Электрическая система и управление повротной кабины 11699666

← Жгут проводов стрелы 11301803 Схема электрическая поворотной кабины 11699666 →

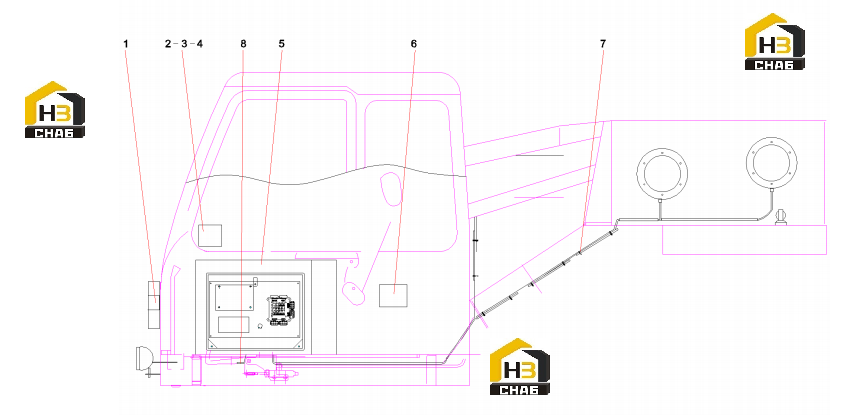

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lamp, audible & visual alarm

Каталожный номер:60004594

Комплект:1

Примечание:

№ на схеме:2

Наименование:SANY LCD Display Screen Assy

Каталожный номер:A810299000940

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000016

Комплект:2

Примечание:

№ на схеме:5

Наименование:Layout of electric control cabinet

Каталожный номер:12386447

Комплект:1

Примечание:

№ на схеме:6

Наименование:Voltagedetector

Каталожный номер:60157340

Комплект:1

Примечание:

№ на схеме:7

Наименование:Cluster 1

Каталожный номер:11301919

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sensor, temperature

Каталожный номер:60110246

Комплект:2

Примечание:
