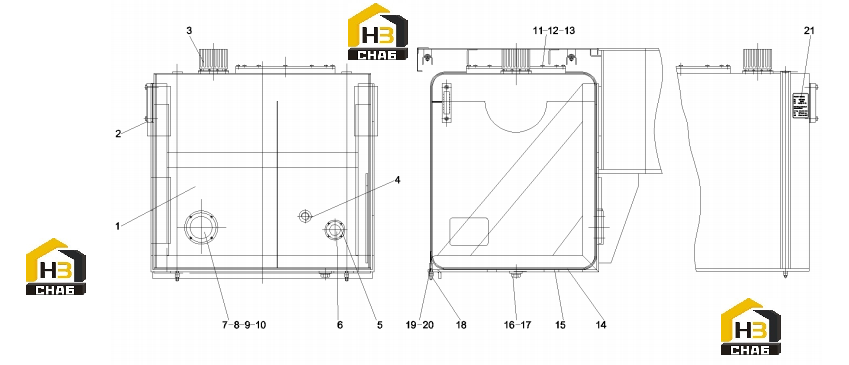

Бак гидравлический 11686582

← Система гидравлическая шасси 11698521 Трубопровод гидравлики шасси 11602527 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tank body, fuel

Каталожный номер:11686300

Комплект:1

Примечание:

№ на схеме:2

Наименование:Meter, lever, liquid

Каталожный номер:A250100000043

Комплект:1

Примечание:

№ на схеме:3

Наименование:Filter, air

Каталожный номер:A222100000296

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connector, pipe

Каталожный номер:A229900002582

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe GP 1, oil return

Каталожный номер:10542700

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pad, rubber

Каталожный номер:10095527

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pad, rubber

Каталожный номер:A820606020302

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210108000097

Комплект:4

Примечание:

№ на схеме:9

Наименование:Valve, cut-off

Каталожный номер:A220401000142

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:11

Наименование:Liquid level warning board

Каталожный номер:11634909

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plate, cover

Каталожный номер:11685603

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000240

Комплект:12

Примечание:

№ на схеме:14

Наименование:Wrapping, oil tank

Каталожный номер:11685616

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:A210609000326

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pad, rubber

Каталожный номер:10343381

Комплект:2

Примечание:

№ на схеме:17

Наименование:Plug, screw

Каталожный номер:A210332000002

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210434000015

Комплект:2

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:A210307000017

Комплект:8

Примечание:

№ на схеме:20

Наименование:Fastener

Каталожный номер:10486025

Комплект:2

Примечание:

№ на схеме:21

Наименование:Belting, rubber

Каталожный номер:10006698

Комплект:2

Примечание:
