Трубопровод высокого давления 11761761

Трубопровод высокого давления 11761761

← Клапан противовеса подъемного цилиндра 13102904 Клапан электромагнитный, гидроаккумулятор 11179961 →

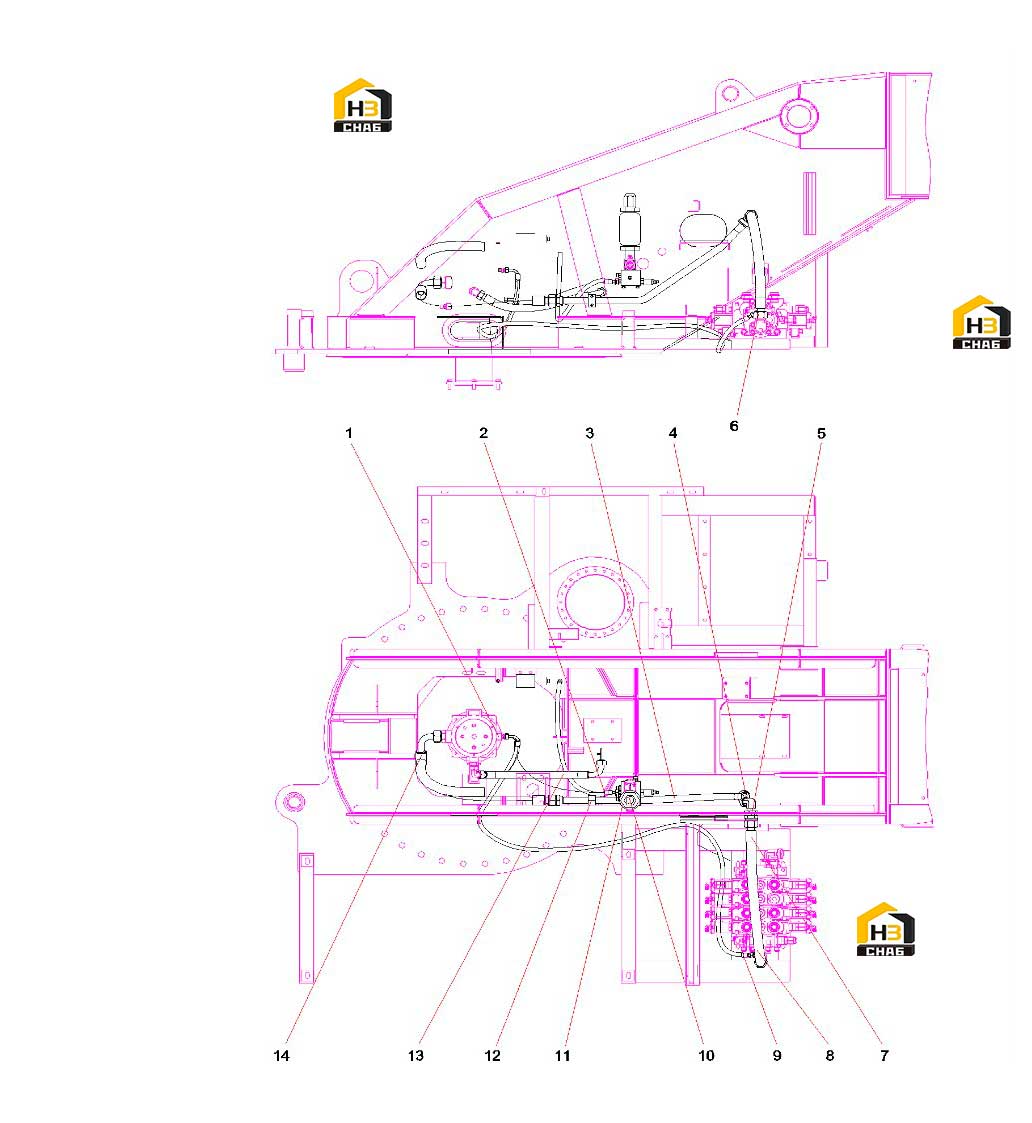

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Fitting, Adapter
Каталожный номер:B210780000036
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose Assembly
Каталожный номер:b230103000475
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Tube Assembly
Каталожный номер:12620972
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Fitting, Elbow
Каталожный номер:B210780001241
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Fitting, Bulkhead Connector
Каталожный номер:B210770000088
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Fitting, Elbow
Каталожный номер:B210780000636
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose Assembly
Каталожный номер:21029473
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Fitting, Adapter
Каталожный номер:B210780000176
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose Assembly
Каталожный номер:B230103003381
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Valve Assembly, Pilot, Control
Каталожный номер:11179961
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000088
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clamp, Tube, Single
Каталожный номер:A229900002040
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose Assembly
Каталожный номер:B230103000475
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose Assembly
Каталожный номер:B230103001771
Комплект:1
Примечание:
