Трубопровод слива и возврата масла (часть 2) 11788466

← Трубопровод слива и возврата масла (часть 1) 11788466 Клапан 12828925 →

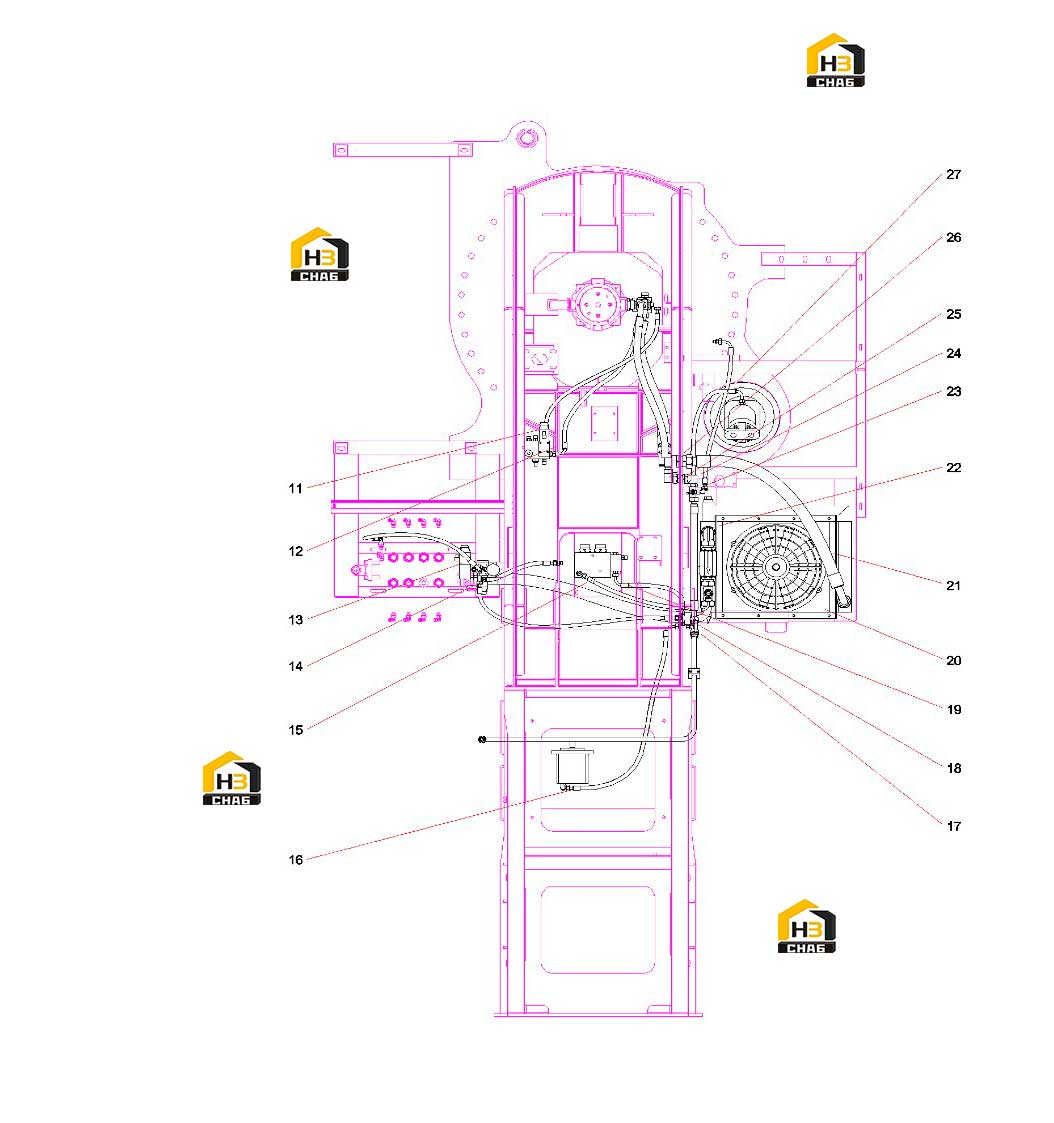

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:11

Наименование:Hose Assembly

Каталожный номер:B230103002376

Комплект:2

Примечание:

№ на схеме:12

Наименование:Rubber hose

Каталожный номер:B230103000978

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose Assembly

Каталожный номер:B230103000123

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose Assembly

Каталожный номер:B230103005061

Комплект:1

Примечание:

№ на схеме:15

Наименование:Rubber hose

Каталожный номер:B230103000855

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose Assembly

Каталожный номер:B230103000694

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fitting, Tee

Каталожный номер:A229900002939

Комплект:3

Примечание:

№ на схеме:18

Наименование:Hose Assembly

Каталожный номер:B230103004147

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose Assembly

Каталожный номер:B230103001889

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cooler Assembly, Hydraulic Oil

Каталожный номер:60188469

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose Assembly

Каталожный номер:B230103003567

Комплект:1

Примечание:

№ на схеме:22

Наименование:Fitting, Elbow

Каталожный номер:B210780000030

Комплект:2

Примечание:

№ на схеме:23

Наименование:Fitting, Tee

Каталожный номер:B210780000015

Комплект:6

Примечание:

№ на схеме:24

Наименование:Fitting, Elbow

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:25

Наименование:Fitting, Bulkhead Connector

Каталожный номер:B210780000685

Комплект:1

Примечание:

№ на схеме:26

Наименование:Fitting, Bulkhead Connector

Каталожный номер:B210780001380

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose Assembly

Каталожный номер:B230103001215

Комплект:1

Примечание:
