Трубопровод системы подъема стрелы 11576402

← Система гидравлическая поворотной платформы 12850744 Гидронасос 11550766 →

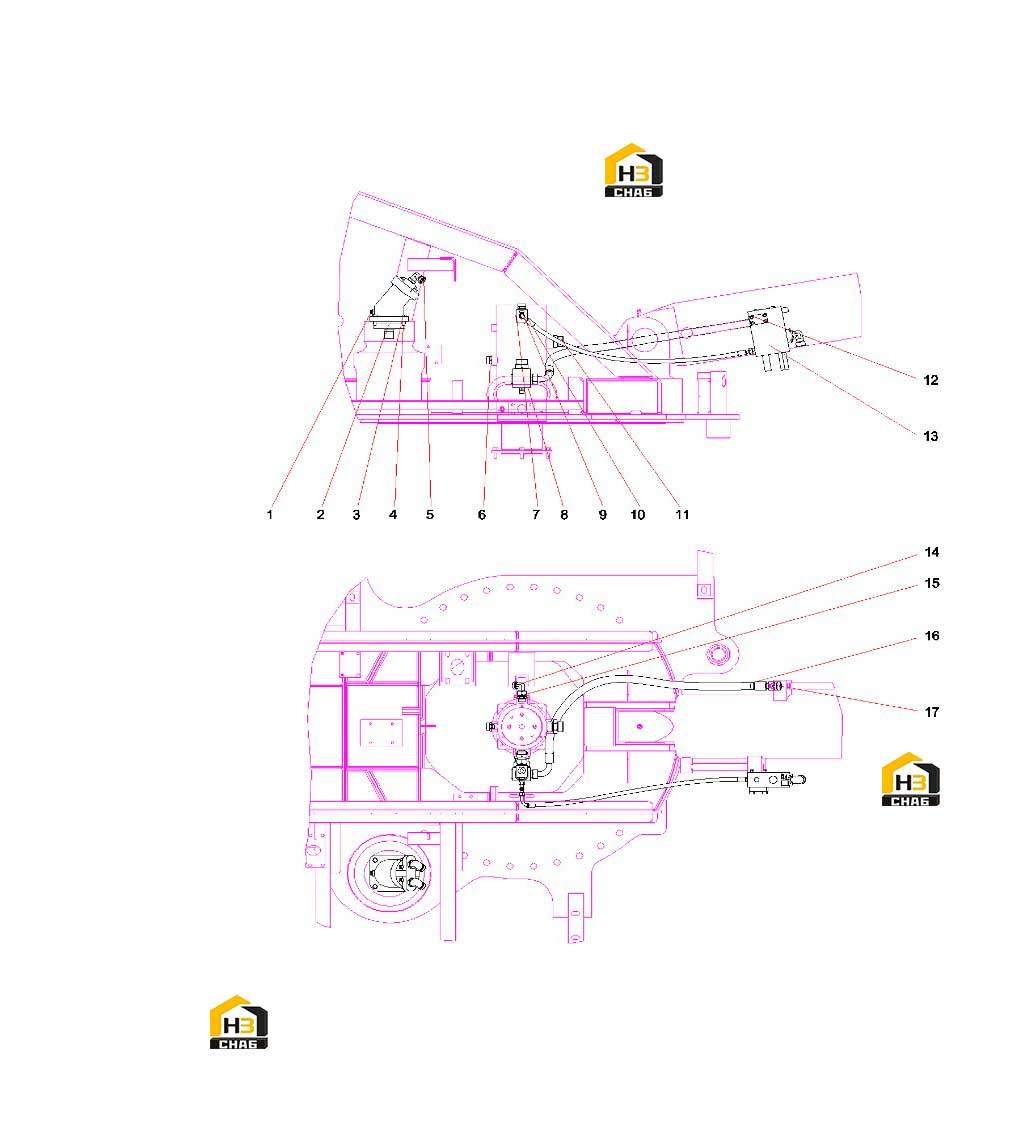

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fitting, Adapter

Каталожный номер:B210780001026

Комплект:1

Примечание:

№ на схеме:2

Наименование:Motor Assembly, Piston

Каталожный номер:11550766

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000025

Комплект:4

Примечание:

№ на схеме:5

Наименование:Fitting, Elbow

Каталожный номер:A229900002815

Комплект:2

Примечание:

№ на схеме:6

Наименование:Fitting, Adapter

Каталожный номер:A229900002883

Комплект:1

Примечание:

№ на схеме:7

Наименование:Block Assembly, Oil Drain

Каталожный номер:12973813

Комплект:1

Примечание:

№ на схеме:8

Наименование:Block Assembly, Oil Return

Каталожный номер:11197063

Комплект:1

Примечание:

№ на схеме:9

Наименование:Fitting, Tee

Каталожный номер:B210780000015

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose Assembly

Каталожный номер:B230103000463

Комплект:1

Примечание:

№ на схеме:11

Наименование:Fitting, Adapter

Каталожный номер:B210780000053

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210204000017

Комплект:4

Примечание:

№ на схеме:13

Наименование:Valve Assembly, Counterbalance, Boom Lift

Каталожный номер:13102904

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fitting, Elbow

Каталожный номер:B210780000028

Комплект:1

Примечание:

№ на схеме:15

Наименование:Fitting, Adapter

Каталожный номер:A229900002581

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose Assembly

Каталожный номер:B230103000609

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fitting, Adapter

Каталожный номер:A229900002582

Комплект:1

Примечание:
