Трубопровод рулевого управления 10178445

Трубопровод рулевого управления 10178445

← Корпус гидроусилителя 60336471 Фильтр 11762775 →

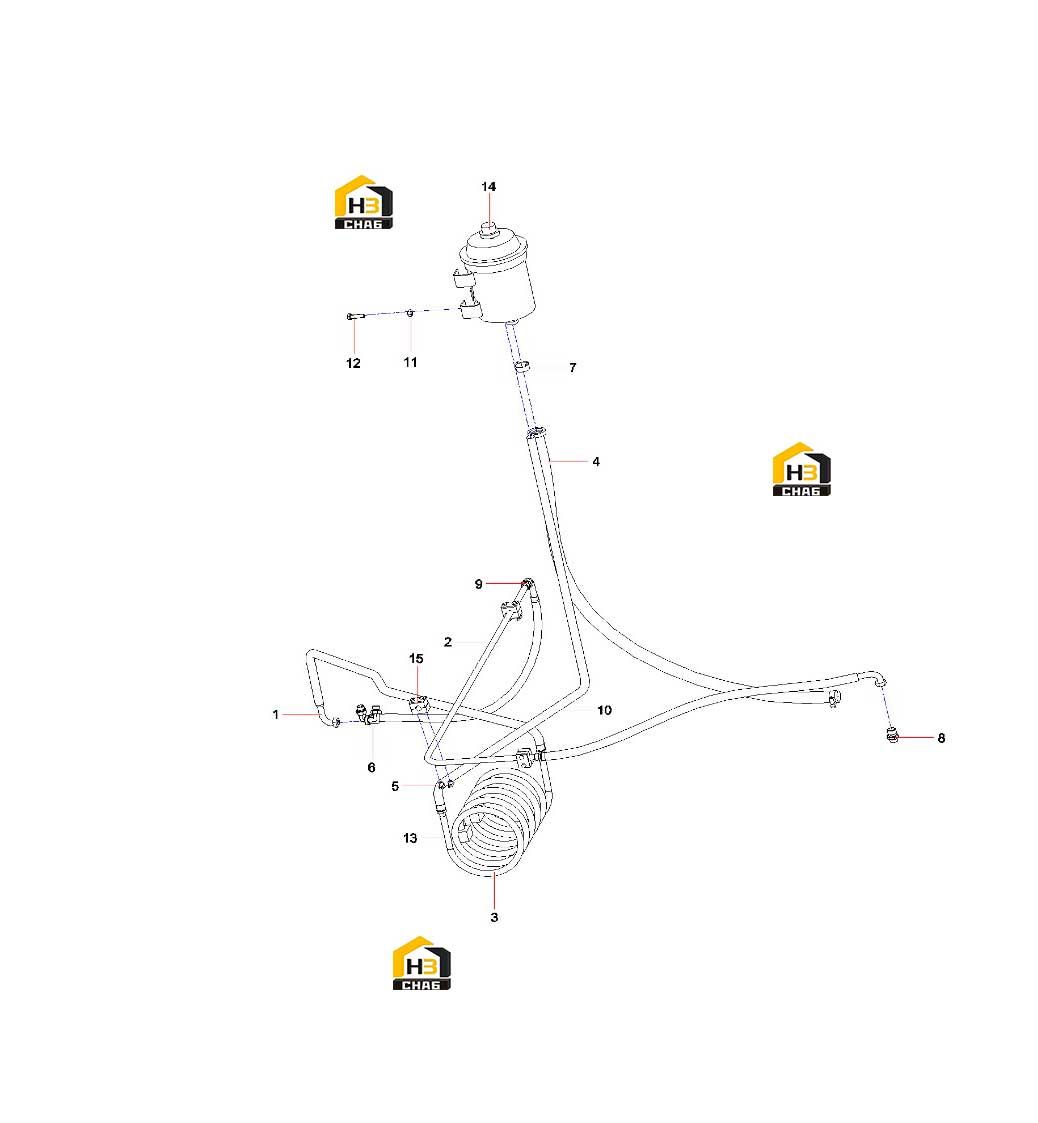

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:B230103000051
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Tube Assembly
Каталожный номер:11277069
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Tube, Cooling, Spiral
Каталожный номер:11281113
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:60193290
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:60202487
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Fitting, Elbow
Каталожный номер:B210780001392
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Clamp, Hose
Каталожный номер:A229900002965
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Fitting, Adapter
Каталожный номер:A229900006314
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose Assembly
Каталожный номер:B230103003344
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Rubber Hose
Каталожный номер:B230103000626
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut
Каталожный номер:A210319000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:A210111000025
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Clamp, Tube, Single
Каталожный номер:B210851000002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Reservoir, Steering Oil
Каталожный номер:11762775
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Clamp, Tube, Single
Каталожный номер:A229900002417
Комплект:3
Примечание:
