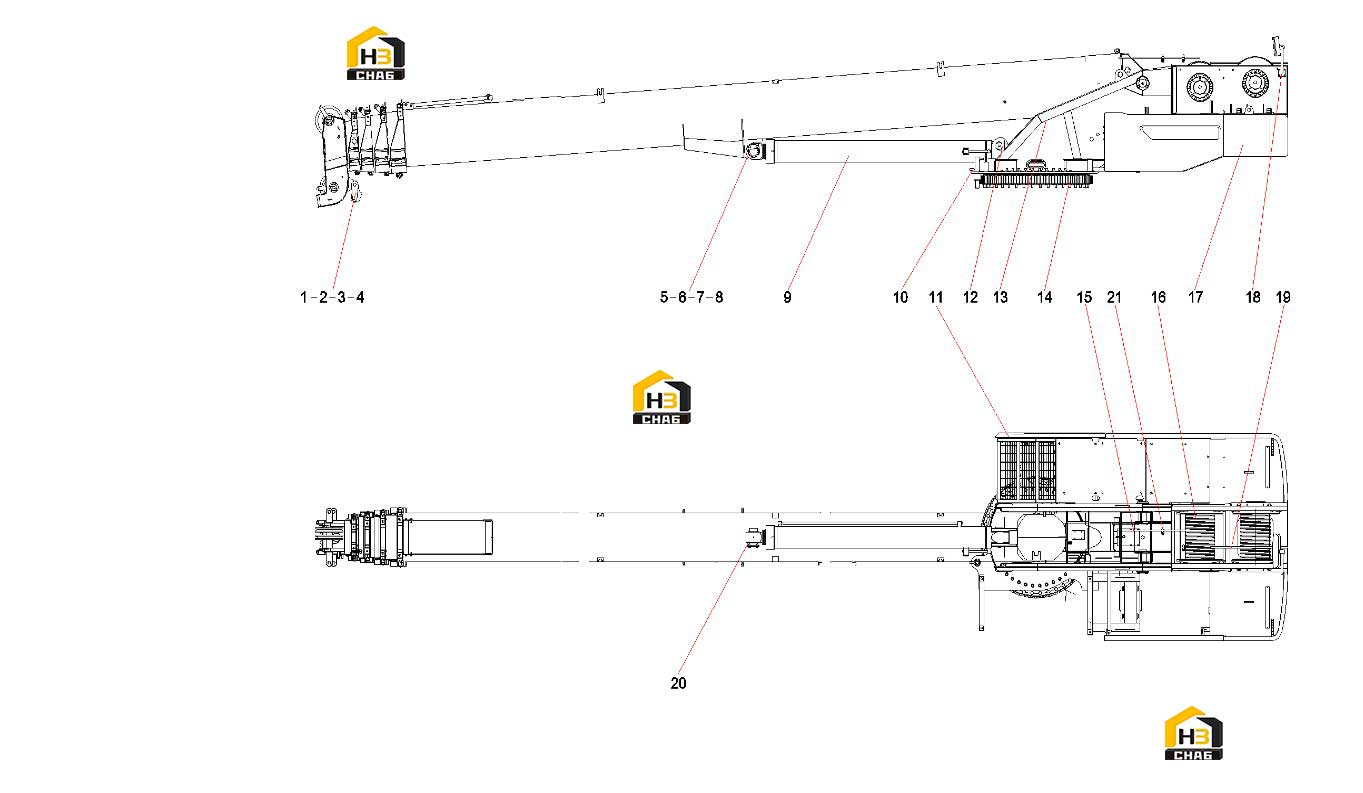

Составляющие поворотной платформы 12698676

← Узел охлаждения масла 60188469 Цилиндр подъема стрелы 13280162 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clip

Каталожный номер:A820209990021

Комплект:2

Примечание:

№ на схеме:2

Наименование:Pin

Каталожный номер:A210508000139

Комплект:2

Примечание:

№ на схеме:3

Наименование:Socket, Wedge

Каталожный номер:A219900000129

Комплект:2

Примечание:

№ на схеме:4

Наименование:Wedge

Каталожный номер:A219900000128

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000006

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000367

Комплект:2

Примечание:

№ на схеме:7

Наименование:Lock Plate

Каталожный номер:13389109

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pin, F0

Каталожный номер:13335432

Комплект:1

Примечание:

№ на схеме:9

Наименование:Boom Lift Cylinder

Каталожный номер:13280162

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pin Assembly

Каталожный номер:10138927

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cover Plates Group

Каталожный номер:12698481

Комплект:1

Примечание:

№ на схеме:12

Наименование:Boom Pin Installation

Каталожный номер:11063560

Комплект:1

Примечание:

№ на схеме:13

Наименование:Frame, Turntable

Каталожный номер:12698308

Комплект:1

Примечание:

№ на схеме:14

Наименование:Swing Mechanism

Каталожный номер:11072931

Комплект:1

Примечание:

№ на схеме:15

Наименование:Wire Rope

Каталожный номер:11891906

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hoist Installation

Каталожный номер:11074232

Комплект:1

Примечание:

№ на схеме:17

Наименование:Counterweight Assembly

Каталожный номер:12698341

Комплект:1

Примечание:

№ на схеме:18

Наименование:Mirror Assembly, Hoist

Каталожный номер:10123663

Комплект:1

Примечание:

№ на схеме:19

Наименование:Wire Rope

Каталожный номер:11108781

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bushing, Spacer

Каталожный номер:12330701

Комплект:2

Примечание:

№ на схеме:21

Наименование:Clamp, Wire Rope

Каталожный номер:A219900000075

Комплект:2

Примечание:
