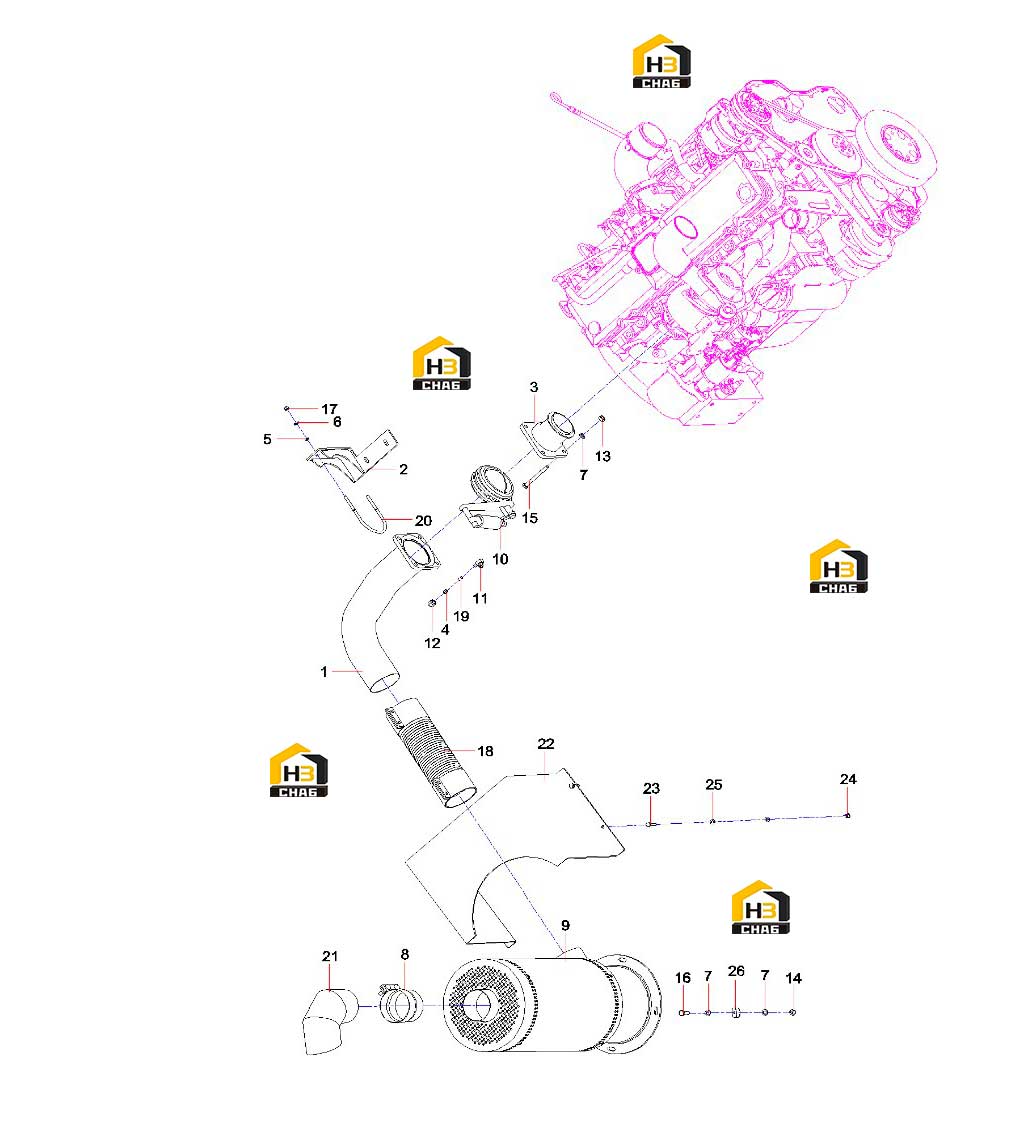

Система выхлопная 12573229

← Хомут выпускного патрубка 60248380 Клапан выпускной тормозной a220401000197 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe, Exhaust

Каталожный номер:12319075

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket

Каталожный номер:11295408

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pipe Assembly, Exhaust, Engine

Каталожный номер:12245437

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sleeve

Каталожный номер:A210710000003

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210405000007

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210405000011

Комплект:12

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:60021429

Комплект:1

Примечание:

№ на схеме:9

Наименование:Muffler Assembly

Каталожный номер:A220202000017

Комплект:1

Примечание:

№ на схеме:10

Наименование:Valve, Brake, Exhaust

Каталожный номер:A220401000197

Комплект:1

Примечание:

№ на схеме:11

Наименование:Fitting, Elbow

Каталожный номер:A229900003038

Комплект:1

Примечание:

№ на схеме:12

Наименование:Nut

Каталожный номер:A210306000008

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:A210319000001

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210110000171

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000023

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:18

Наименование:Pipe, Exhaust, Flexible

Каталожный номер:10266848

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bushing

Каталожный номер:A229900003019

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt, U-type

Каталожный номер:11295402

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pipe, Tail

Каталожный номер:11312875

Комплект:1

Примечание:

№ на схеме:22

Наименование:Shield, Heat

Каталожный номер:13311018

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000082

Комплект:4

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:A210307000016

Комплект:4

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210405000006

Комплект:8

Примечание:

№ на схеме:26

Наименование:Cushion, Radiator

Каталожный номер:A810101000148

Комплект:4

Примечание:
