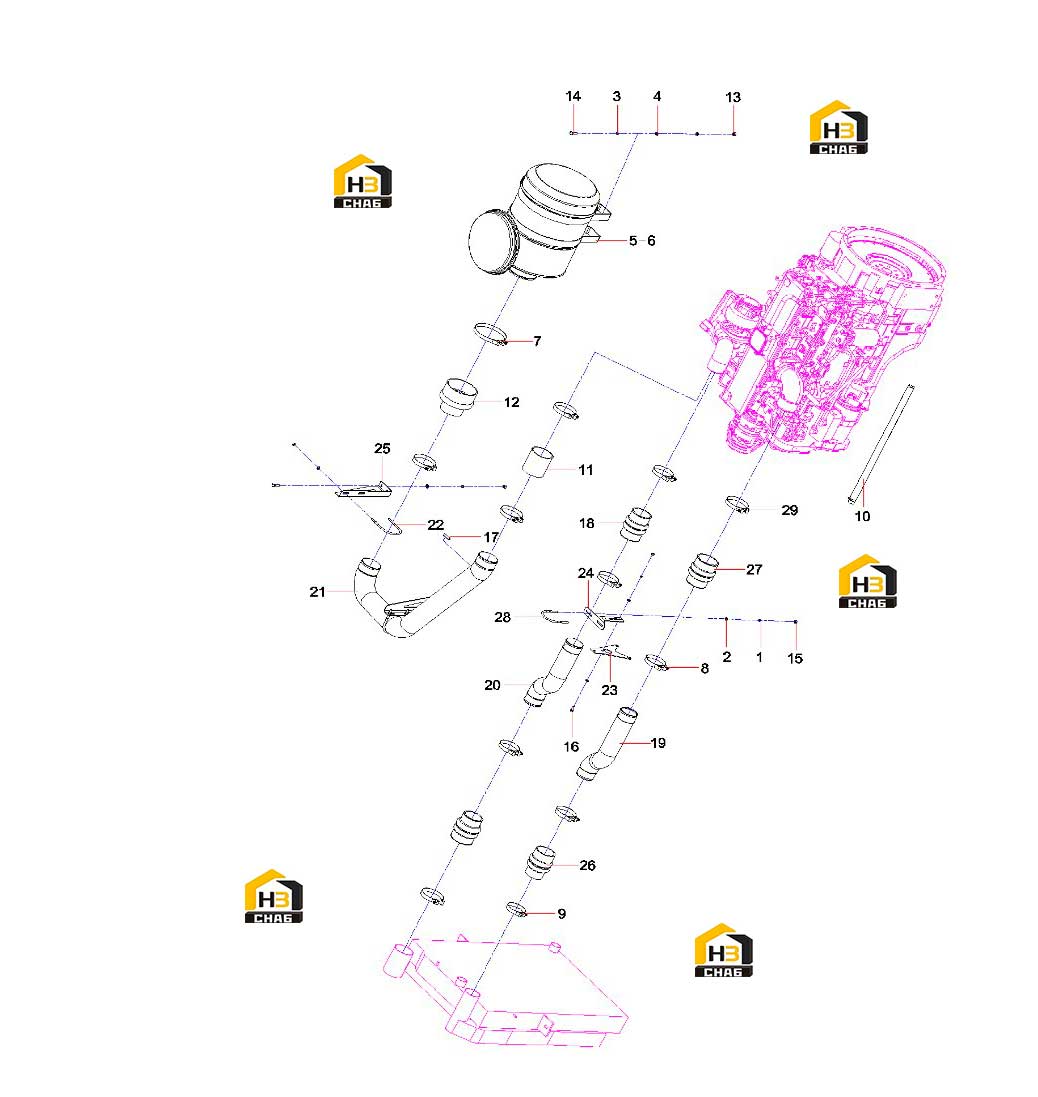

Система впускная воздуха 11296834

← Бак топливный 60036348 Воздухоочиститель a222100000589 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210405000007

Комплект:8

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000011

Комплект:8

Примечание:

№ на схеме:5

Наименование:Air Cleaner

Каталожный номер:A222100000589

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cap, Air Cleaner

Каталожный номер:60332947

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp, T-bolt

Каталожный номер:A229900003895

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clamp, T-type

Каталожный номер:A229900002222

Комплект:5

Примечание:

№ на схеме:9

Наименование:Clamp

Каталожный номер:A210855000052

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:A820606010828

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose, Air Outlet, Air Cleaner

Каталожный номер:A820606020396

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose, Air Outlet, Filter

Каталожный номер:A820606030686

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:A210307000017

Комплект:8

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000023

Комплект:4

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:A210307000012

Комплект:8

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:2

Примечание:

№ на схеме:17

Наименование:Clamp, Hose

Каталожный номер:A229900002964

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:11296830

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pipe, Air Outlet, Intercooler

Каталожный номер:11296831

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pipe, Air Inlet, Intercooler

Каталожный номер:11296832

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pipe, Air Outlet, Filter

Каталожный номер:11296833

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt, U-type

Каталожный номер:11295402

Комплект:2

Примечание:

№ на схеме:23

Наименование:Plate, Support

Каталожный номер:12749739

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bracket, Pipe, Cooler

Каталожный номер:12749677

Комплект:1

Примечание:

№ на схеме:25

Наименование:Support

Каталожный номер:11881347

Комплект:2

Примечание:

№ на схеме:26

Наименование:Hose, Reducer

Каталожный номер:10479715

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:11246532

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bolt, U-type

Каталожный номер:12127172

Комплект:1

Примечание:

№ на схеме:29

Наименование:Clamp

Каталожный номер:A229900002683

Комплект:5

Примечание:
