Система кондиционирования кабины оператора 13831845

Система кондиционирования кабины оператора 13831845

← Платформа поворотная 12728300 Кондиционер 60319710 →

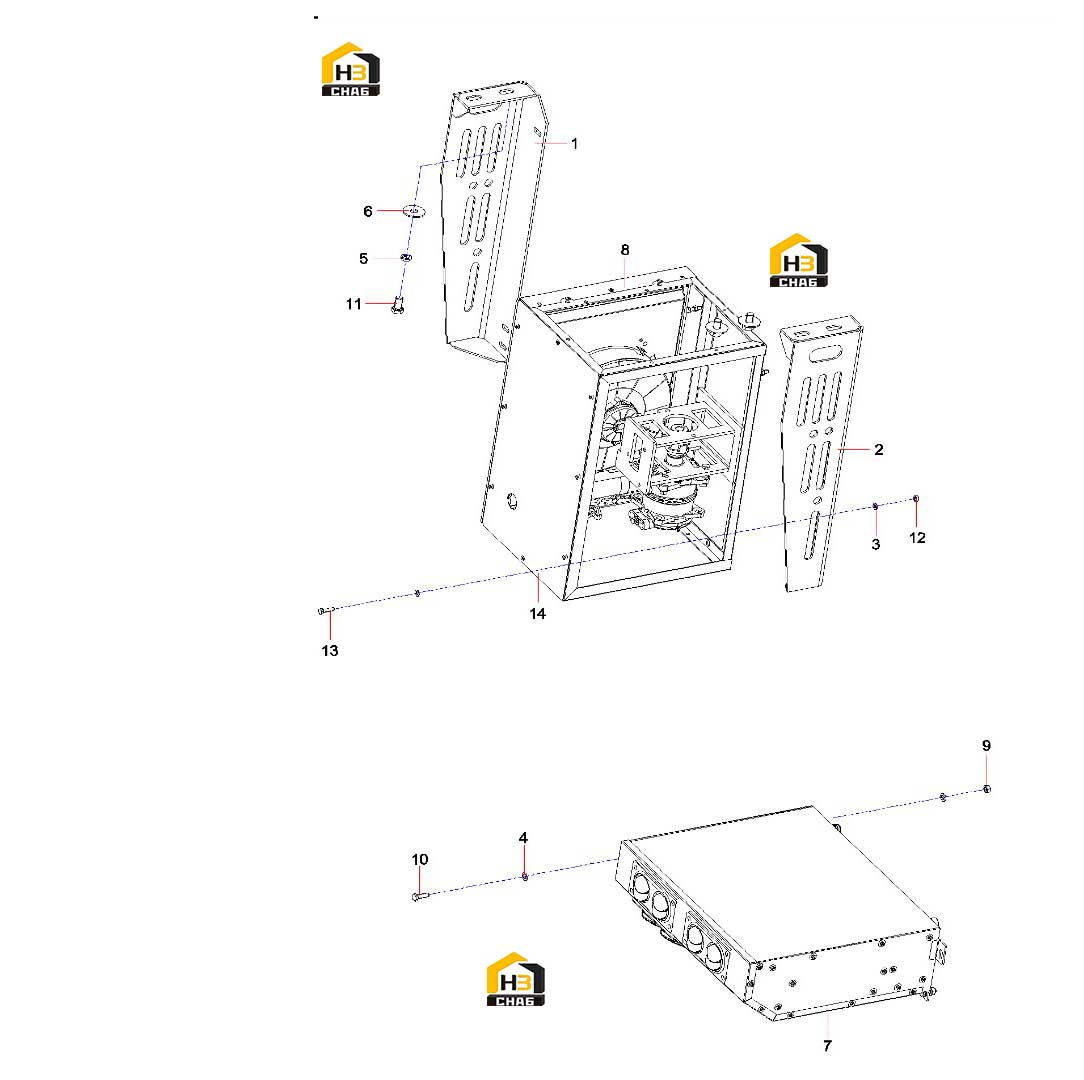

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bracket Assembly, Left
Каталожный номер:13814832
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Support Assembly, Right
Каталожный номер:13814852
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210405000007
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210405000011
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210401000004
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210404000008
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Evaporator
Каталожный номер:60319710
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Condenser
Каталожный номер:60319711
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:A210319000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:A210111000023
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000263
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Nut
Каталожный номер:A210319000004
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:A210111000091
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Accessories, Air Conditioner
Каталожный номер:60319712
Комплект:1
Примечание:
