Рычаги управления выносных опор 11403679

Рычаги управления выносных опор 11403679

← Бачок расширительный 11143844 Узел стержня 10243939 →

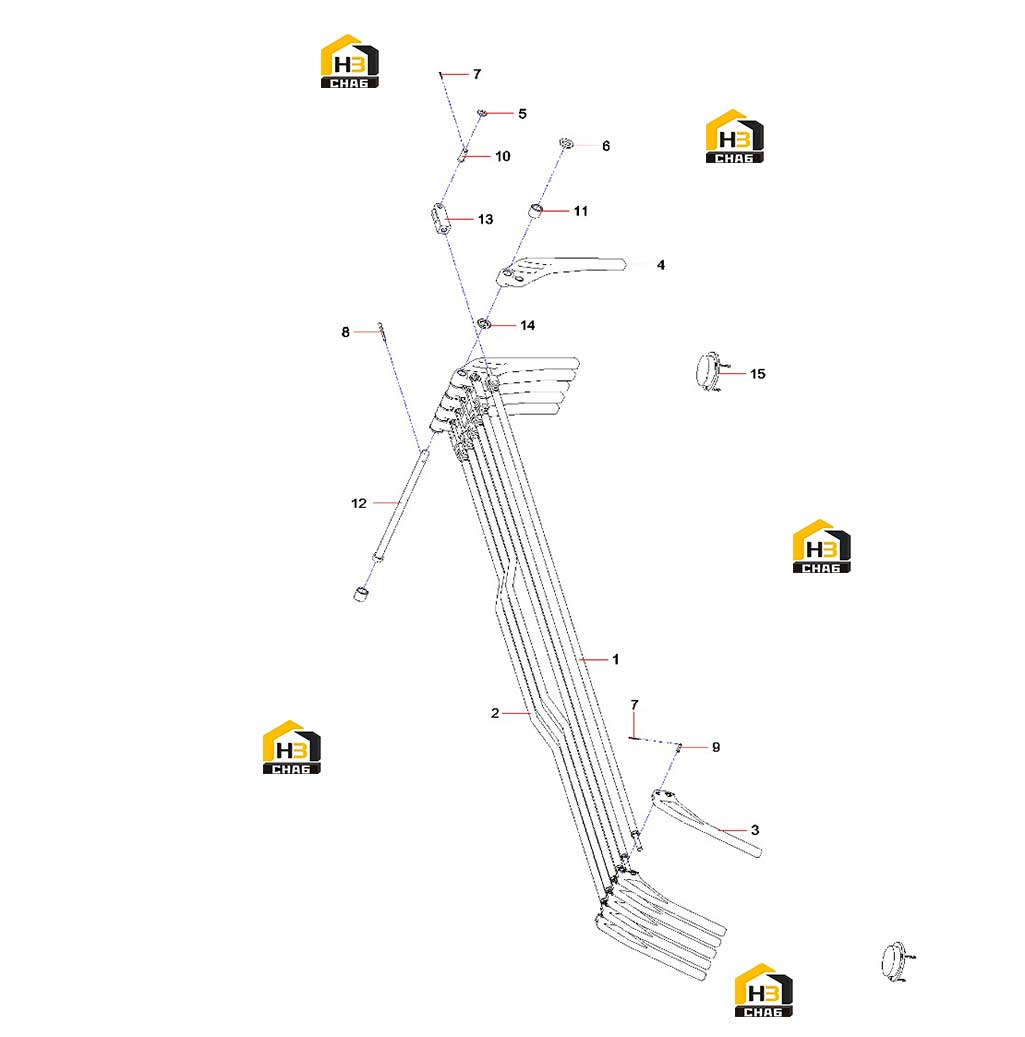

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rod Assembly, Link
Каталожный номер:10243939
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rod Assembly, Link
Каталожный номер:11400545
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Control Lever, Operation, Right
Каталожный номер:12857089
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Control Lever, Operation, Left
Каталожный номер:12857091
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210405000011
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210405000003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pin, Cotter
Каталожный номер:A210491000009
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pin, Cotter
Каталожный номер:A210491000018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pin
Каталожный номер:A210508000026
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Pin
Каталожный номер:A210508000100
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bushing
Каталожный номер:10014988
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pin
Каталожный номер:10138987
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Link
Каталожный номер:10138988
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:12752077
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Level
Каталожный номер:60142616
Комплект:2
Примечание:
