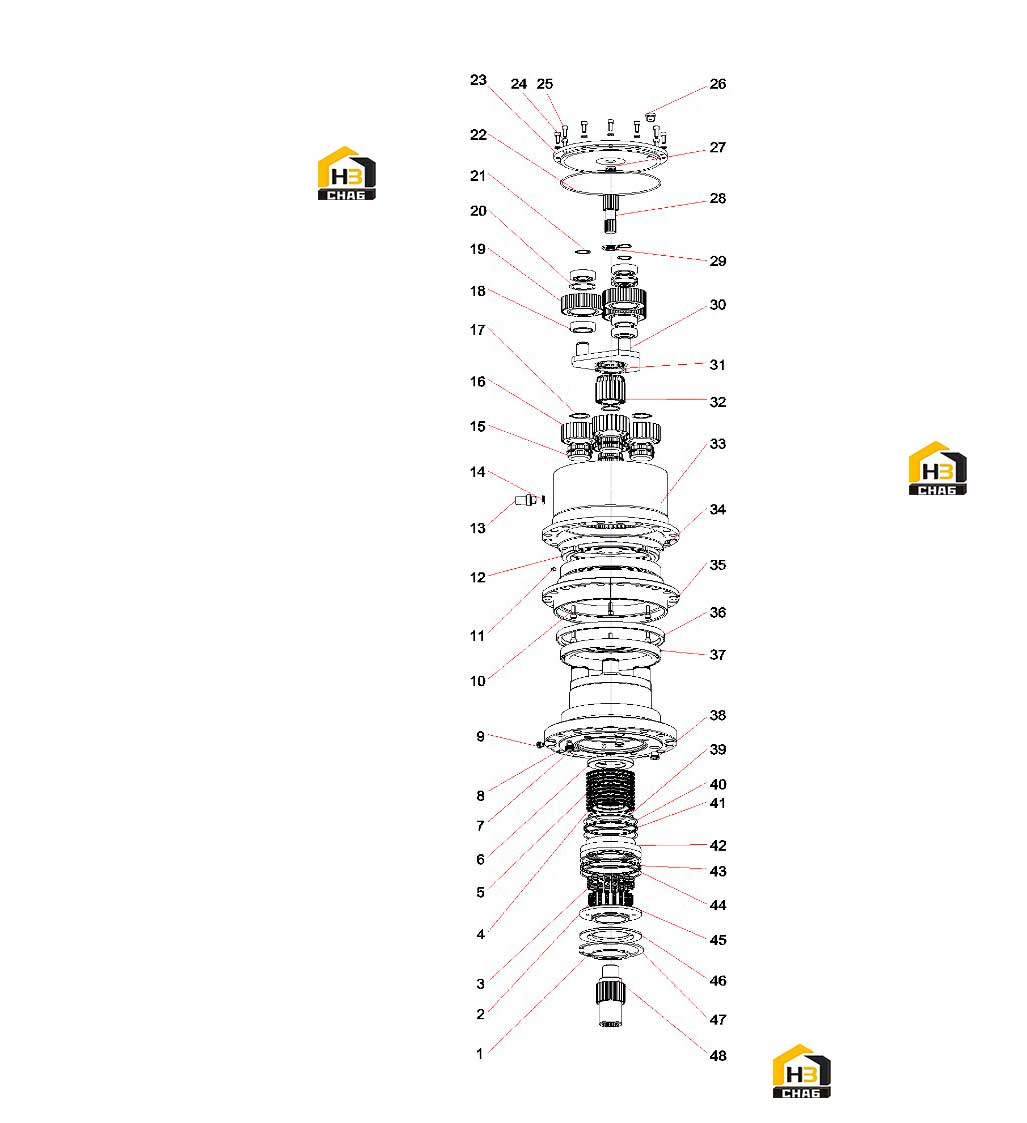

Привод лебедки 11596479

← Установка лебедки 11074232 Противовес 12698341 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ring, Retainer

Каталожный номер:A210414000035

Комплект:1

Примечание:

№ на схеме:2

Наименование:Spring

Каталожный номер:A820209010114

Комплект:18

Примечание:

№ на схеме:3

Наименование:Spring

Каталожный номер:A820209010113

Комплект:18

Примечание:

№ на схеме:4

Наименование:Disc, Friction

Каталожный номер:11352811

Комплект:10

Примечание:

№ на схеме:5

Наименование:Disc, Friction

Каталожный номер:11352812

Комплект:9

Примечание:

№ на схеме:6

Наименование:Spacer

Каталожный номер:11352810

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:12702519

Комплект:1

Примечание:

№ на схеме:8

Наименование:Brake seat

Каталожный номер:11352804

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cap, Breather

Каталожный номер:60210955

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210204000341

Комплект:6

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210207000007

Комплект:2

Примечание:

№ на схеме:12

Наименование:Locknut

Каталожный номер:11352807

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plug, Threaded

Каталожный номер:13328338

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:A210609000268

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bearing

Каталожный номер:60058816

Комплект:4

Примечание:

№ на схеме:16

Наименование:planet gear

Каталожный номер:11352808

Комплект:4

Примечание:

№ на схеме:17

Наименование:Ring, Snap

Каталожный номер:A210414000029

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bearing, Roller

Каталожный номер:60058815

Комплект:6

Примечание:

№ на схеме:19

Наименование:planet gear

Каталожный номер:11356453

Комплект:3

Примечание:

№ на схеме:20

Наименование:Ring, Snap

Каталожный номер:A210416000037

Комплект:3

Примечание:

№ на схеме:21

Наименование:Ring, Snap

Каталожный номер:A210414000006

Комплект:3

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:60052139

Комплект:11

Примечание:

№ на схеме:23

Наименование:Cover

Каталожный номер:11352809

Комплект:1

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210422000008

Комплект:12

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:A210204000147

Комплект:12

Примечание:

№ на схеме:26

Наименование:Plug, Screw

Каталожный номер:B210399000005

Комплект:1

Примечание:

№ на схеме:27

Наименование:Plate, End

Каталожный номер:A820202006784

Комплект:1

Примечание:

№ на схеме:28

Наименование:sun gera

Каталожный номер:11356456

Комплект:1

Примечание:

№ на схеме:29

Наименование:Baffle

Каталожный номер:11356454

Комплект:1

Примечание:

№ на схеме:30

Наименование:Planetary carrier

Каталожный номер:11356455

Комплект:1

Примечание:

№ на схеме:31

Наименование:Ring, Retainer

Каталожный номер:A210414000065

Комплект:1

Примечание:

№ на схеме:32

Наименование:sun gear

Каталожный номер:11352819

Комплект:1

Примечание:

№ на схеме:33

Наименование:ring innergear

Каталожный номер:11352806

Комплект:1

Примечание:

№ на схеме:34

Наименование:O-ring

Каталожный номер:60233673

Комплект:1

Примечание:

№ на схеме:35

Наименование:Flange

Каталожный номер:11352805

Комплект:1

Примечание:

№ на схеме:36

Наименование:Seal, Oil

Каталожный номер:60278480

Комплект:1

Примечание:

№ на схеме:37

Наименование:Bearing, Roller

Каталожный номер:60005848

Комплект:3

Примечание:

№ на схеме:38

Наименование:Plug, Screw

Каталожный номер:B210399000002

Комплект:3

Примечание:

№ на схеме:39

Наименование:Shim

Каталожный номер:11352813

Комплект:1

Примечание:

№ на схеме:40

Наименование:Ring, Retainer

Каталожный номер:60206087

Комплект:2

Примечание:

№ на схеме:41

Наименование:Seal

Каталожный номер:60206086

Комплект:1

Примечание:

№ на схеме:42

Наименование:Piston

Каталожный номер:11352814

Комплект:1

Примечание:

№ на схеме:43

Наименование:Seal

Каталожный номер:B230101001818

Комплект:1

Примечание:

№ на схеме:44

Наименование:Ring, Retainer

Каталожный номер:60061369

Комплект:2

Примечание:

№ на схеме:45

Наименование:Cover, Spring

Каталожный номер:11352817

Комплект:1

Примечание:

№ на схеме:46

Наименование:Mounting Plate

Каталожный номер:12476090

Комплект:1

Примечание:

№ на схеме:47

Наименование:Ring, Retainer

Каталожный номер:60185272

Комплект:1

Примечание:

№ на схеме:48

Наименование:Sleeve, Splined

Каталожный номер:11352818

Комплект:1

Примечание:
