Пластины защитные платформы 12698481

Пластины защитные платформы 12698481

← Узел штифта 10138927 Лестница 10138968 →

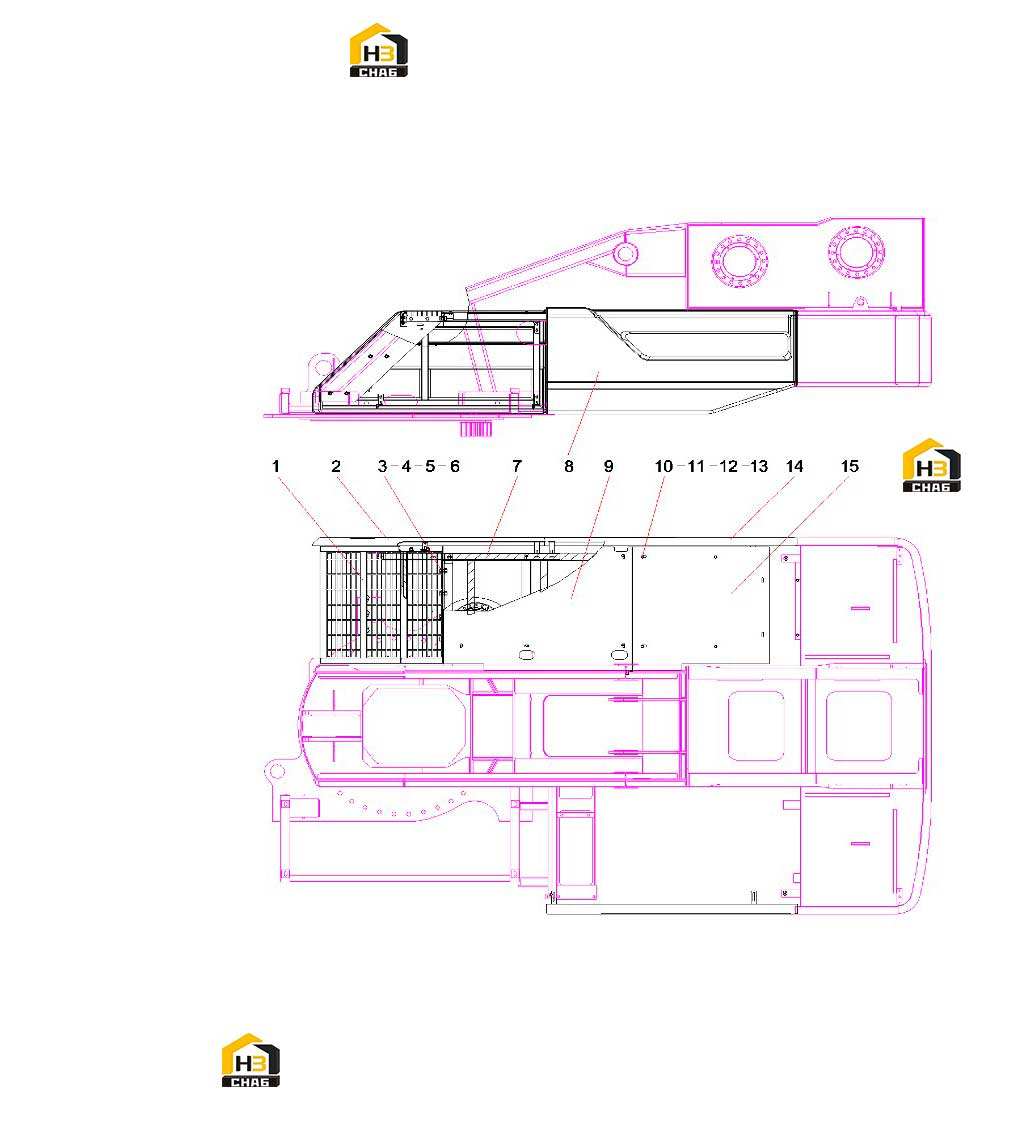

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Ladder
Каталожный номер:10138968
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cover Plate Installation, Front, Right
Каталожный номер:12952092
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210401000004
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210405000003
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:A210307000040
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:A210111000100
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Frame, Platform
Каталожный номер:12613688
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Cover Plate Installation, Left
Каталожный номер:12952326
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plate, Platform, Front
Каталожный номер:12613248
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:A210111000090
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:A210401000017
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:A210405000007
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nut
Каталожный номер:A210307000012
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Cover Plate Installation, Rear, Right
Каталожный номер:12952399
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Plate, Platform
Каталожный номер:12613202
Комплект:1
Примечание:
