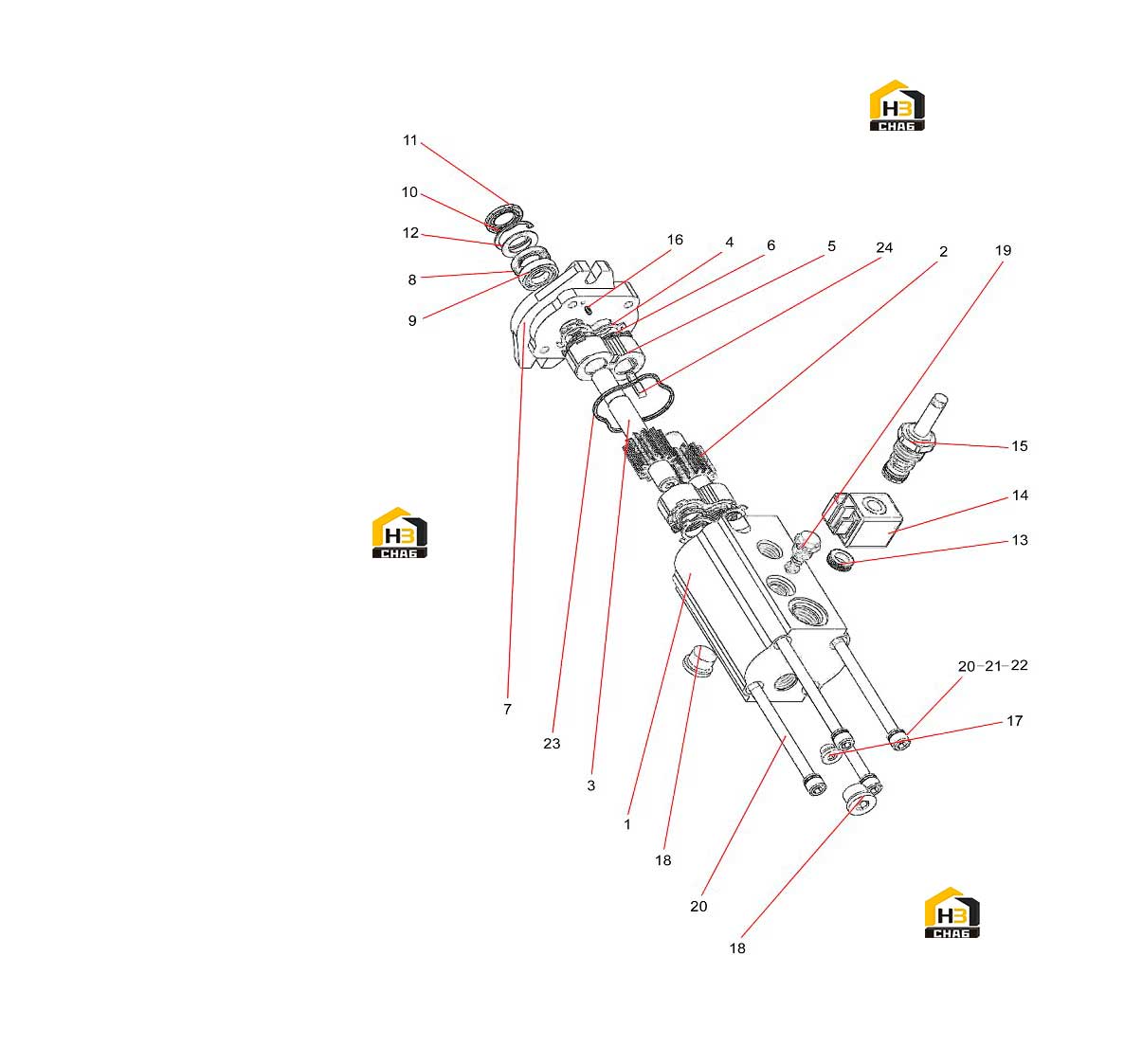

Мотор кондиционера 60333703

← Модуль управления кондиционера 14012666 Клапан управления поворотом 13173979 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing

Каталожный номер:60345268

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gear, Driven

Каталожный номер:60345269

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gear, Idler

Каталожный номер:60345270

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seal, Occulting Strip

Каталожный номер:60345271

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bushing

Каталожный номер:60345272

Комплект:2

Примечание:

№ на схеме:6

Наименование:Seal, Inner

Каталожный номер:60345273

Комплект:2

Примечание:

№ на схеме:7

Наименование:Cover, Front

Каталожный номер:60345274

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal

Каталожный номер:60345275

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bearing

Каталожный номер:60345276

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, Snap

Каталожный номер:60345277

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal, Dust

Каталожный номер:60345278

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, Retainer

Каталожный номер:60345279

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut, Lock

Каталожный номер:60345280

Комплект:1

Примечание:

№ на схеме:14

Наименование:Coil, Solenoid

Каталожный номер:60345281

Комплект:1

Примечание:

№ на схеме:15

Наименование:Core, Solenoid Valve

Каталожный номер:60345282

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pin, Dowel

Каталожный номер:60345283

Комплект:2

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:60345284

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plug

Каталожный номер:60345285

Комплект:2

Примечание:

№ на схеме:19

Наименование:Valve, Check

Каталожный номер:60345286

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:60345287

Комплект:4

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:60345288

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer, Spring

Каталожный номер:60345289

Комплект:4

Примечание:

№ на схеме:23

Наименование:Seal

Каталожный номер:60345290

Комплект:1

Примечание:

№ на схеме:24

Наименование:Key

Каталожный номер:60345291

Комплект:1

Примечание:
