Лестница задняя левая 11285652

Лестница задняя левая 11285652

← Крепления и комплектующие платформы 12607430 Брызговик 11201445 →

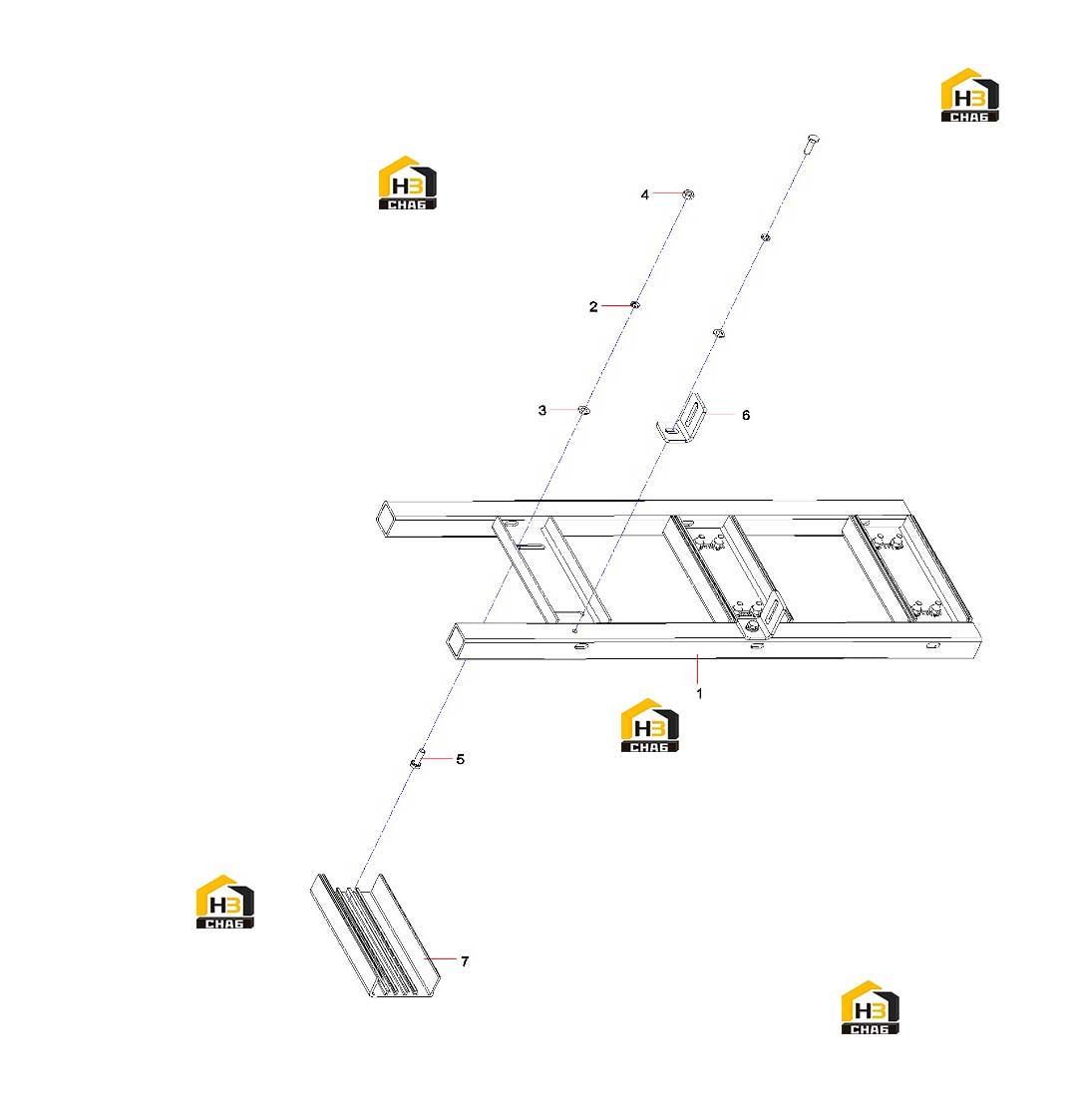

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Frame, Ladder
Каталожный номер:11285642
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:A210401000017
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210405000007
Комплект:15
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Nut
Каталожный номер:A210307000012
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:A210111000090
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bracket
Каталожный номер:11050138
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Channel, Bar, Aluminum
Каталожный номер:11202898
Комплект:3
Примечание:
