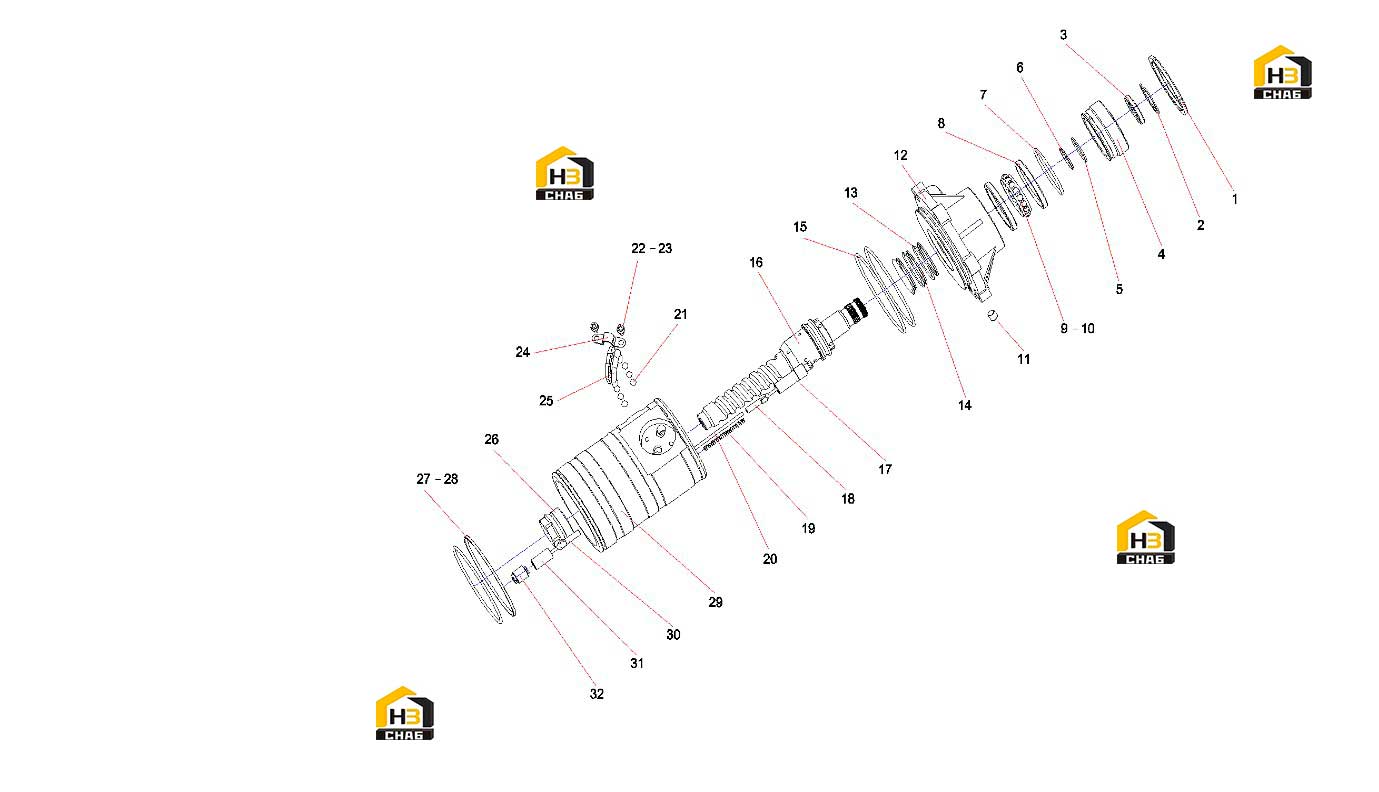

Компоненты гидроусилителя 60336453

← Гидроусилитель 60134262 Рычаг рулевой 60336467 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:60336454

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring, Retainer

Каталожный номер:A210416000041

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal

Каталожный номер:60265632

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover

Каталожный номер:60336455

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:60265630

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring, Seal

Каталожный номер:60265631

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:60336456

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, Outer

Каталожный номер:60265629

Комплект:2

Примечание:

№ на схеме:9

Наименование:Holder, Steel Ball

Каталожный номер:60265668

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ball, Steel

Каталожный номер:21010039

Комплект:18

Примечание:

№ на схеме:11

Наименование:Plug, Threaded, Socket Head Cap

Каталожный номер:60265677

Комплект:1

Примечание:

№ на схеме:12

Наименование:Body, Valve

Каталожный номер:60336457

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:60265634

Комплект:3

Примечание:

№ на схеме:14

Наименование:Ring, Seal

Каталожный номер:60265633

Комплект:3

Примечание:

№ на схеме:15

Наименование:Ring, Seal

Каталожный номер:60265633

Комплект:2

Примечание:

№ на схеме:16

Наименование:Spool Assembly, Valve

Каталожный номер:60336458

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rod Assembly

Каталожный номер:60265658

Комплект:1

Примечание:

№ на схеме:18

Наименование:Tappet, Valve, Release

Каталожный номер:60265659

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spring

Каталожный номер:60336459

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rod

Каталожный номер:60336460

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ball, Steel

Каталожный номер:21010039

Комплект:29

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:60265675

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer, Spring

Каталожный номер:60287282

Комплект:2

Примечание:

№ на схеме:24

Наименование:Clamp

Каталожный номер:60336461

Комплект:1

Примечание:

№ на схеме:25

Наименование:Catheter, Steel Ball

Каталожный номер:60336462

Комплект:2

Примечание:

№ на схеме:26

Наименование:Cap

Каталожный номер:60265628

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ring, Seal

Каталожный номер:60336463

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:60336464

Комплект:1

Примечание:

№ на схеме:29

Наименование:Nut

Каталожный номер:60336465

Комплект:1

Примечание:

№ на схеме:30

Наименование:Tappet, Valve, Release

Каталожный номер:60265662

Комплект:1

Примечание:

№ на схеме:31

Наименование:Sleeve, Valve

Каталожный номер:60265663

Комплект:1

Примечание:

№ на схеме:32

Наименование:Plug, Screw

Каталожный номер:60265661

Комплект:1

Примечание:
