Клапан управления 11578445

← Мотор лебедки 11567284 Трубопровод слива и возврата масла (часть 1) 11788466 →

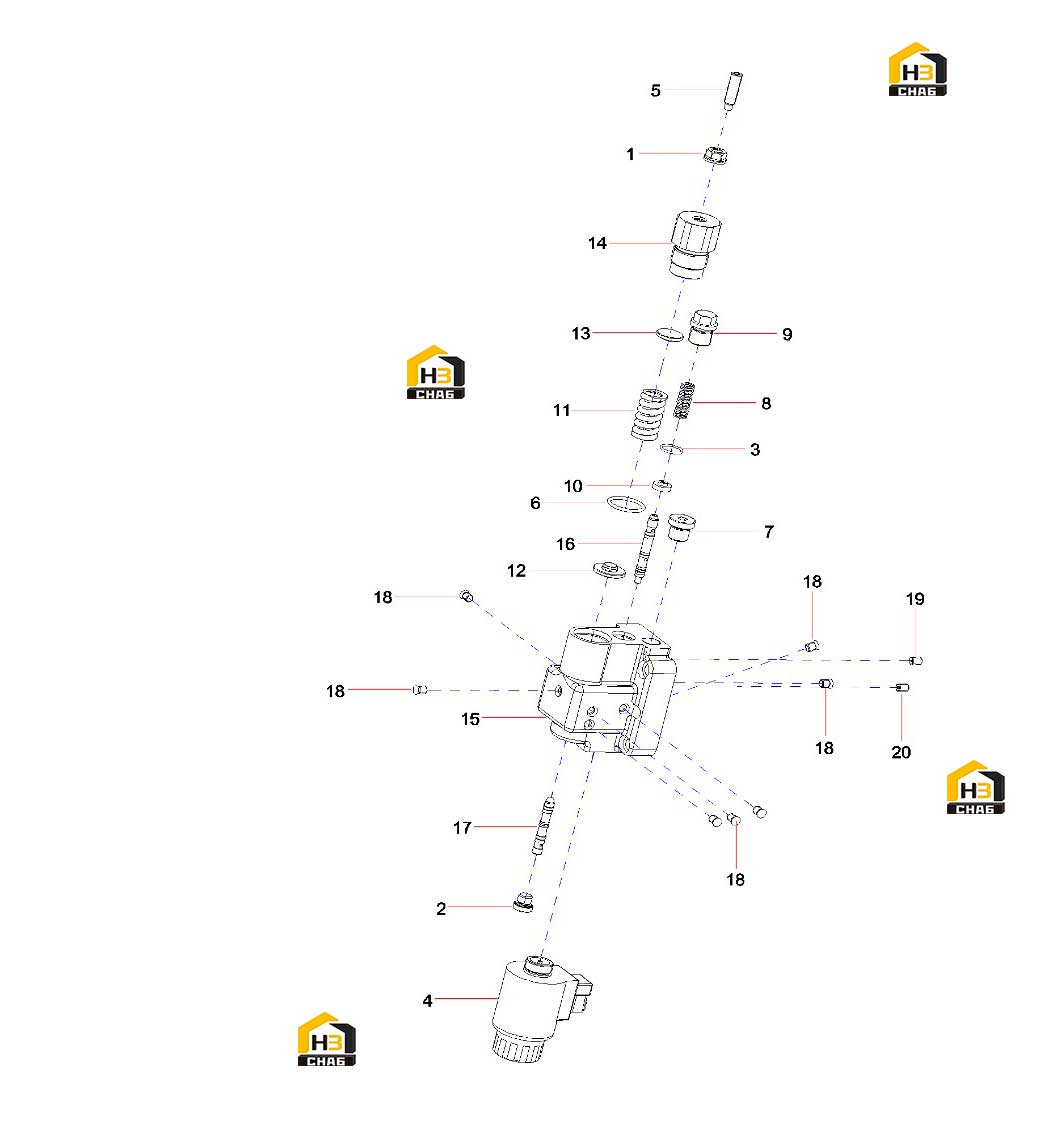

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut, Lock

Каталожный номер:60069548

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug, Threaded

Каталожный номер:24001958

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:60069450

Комплект:1

Примечание:

№ на схеме:4

Наименование:Magnet, Solenoid

Каталожный номер:60085602

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:60249812

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:A210608000054

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug, Screw

Каталожный номер:B210780000201

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring

Каталожный номер:11578441

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:11578442

Комплект:1

Примечание:

№ на схеме:10

Наименование:Base, Spring

Каталожный номер:11578443

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring

Каталожный номер:12916239

Комплект:1

Примечание:

№ на схеме:12

Наименование:Base, Spring

Каталожный номер:12916206

Комплект:1

Примечание:

№ на схеме:13

Наименование:Base, Spring

Каталожный номер:12916222

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:12916249

Комплект:1

Примечание:

№ на схеме:15

Наименование:Housing

Каталожный номер:11578446

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spool

Каталожный номер:11578447

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spool

Каталожный номер:11578448

Комплект:1

Примечание:

№ на схеме:18

Наименование:Stud

Каталожный номер:11520224

Комплект:7

Примечание:

№ на схеме:19

Наименование:Orifice

Каталожный номер:11549064

Комплект:1

Примечание:

№ на схеме:20

Наименование:Orifice

Каталожный номер:11575897

Комплект:1

Примечание:
