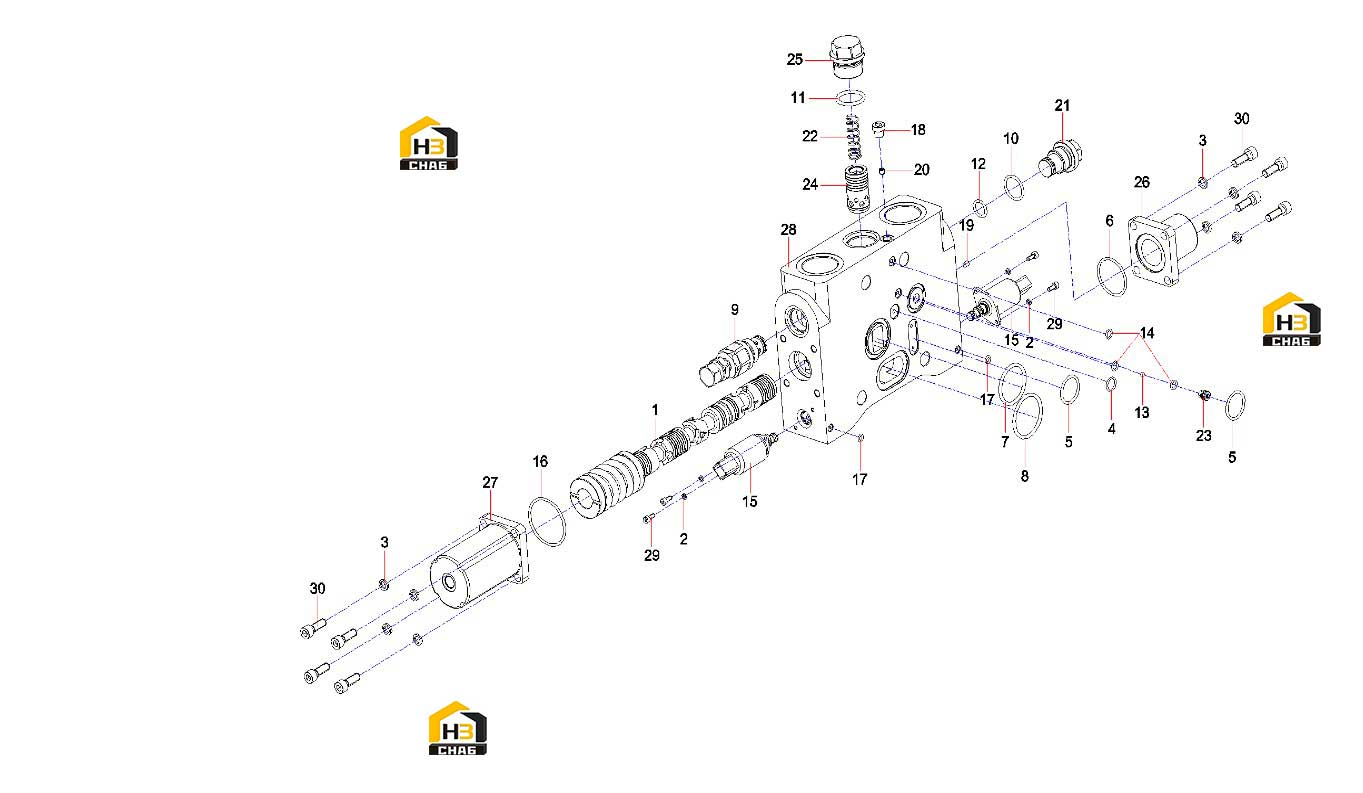

Клапан секции подъема 13089393

← Компоненты гидрораспределителя 13092069 Компонент клапана секции подъема 13870125 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Spool Assembly, Hoist Valve

Каталожный номер:13870125

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210401000013

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:A210609000097

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:A210609000042

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:A31C203870265

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:A210609000051

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:A210609000138

Комплект:1

Примечание:

№ на схеме:9

Наименование:Relief Valve

Каталожный номер:60024941

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60246790

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:60246791

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:60246792

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ball, Steel

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:60267000

Комплект:3

Примечание:

№ на схеме:15

Наименование:Directional Valve, Solenoid

Каталожный номер:60277822

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:A210609000065

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:A31C200500100

Комплект:2

Примечание:

№ на схеме:18

Наименование:Plug, Screw

Каталожный номер:B210399000003

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plug

Каталожный номер:A229900010656

Комплект:1

Примечание:

№ на схеме:20

Наименование:Orifice

Каталожный номер:12616957

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plug

Каталожный номер:11259982

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spring

Каталожный номер:11987646

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cartridge, Shuttle Valve

Каталожный номер:13066945

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cartridge, Valve

Каталожный номер:13066915

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plug

Каталожный номер:13066918

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cover, Front End

Каталожный номер:12983263

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cover, End, Rear

Каталожный номер:12983219

Комплект:1

Примечание:

№ на схеме:28

Наименование:Body, Section, Main Control Valve

Каталожный номер:13088230

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:A210204000318

Комплект:4

Примечание:

№ на схеме:30

Наименование:Screw

Каталожный номер:A210204000162

Комплект:8

Примечание:
