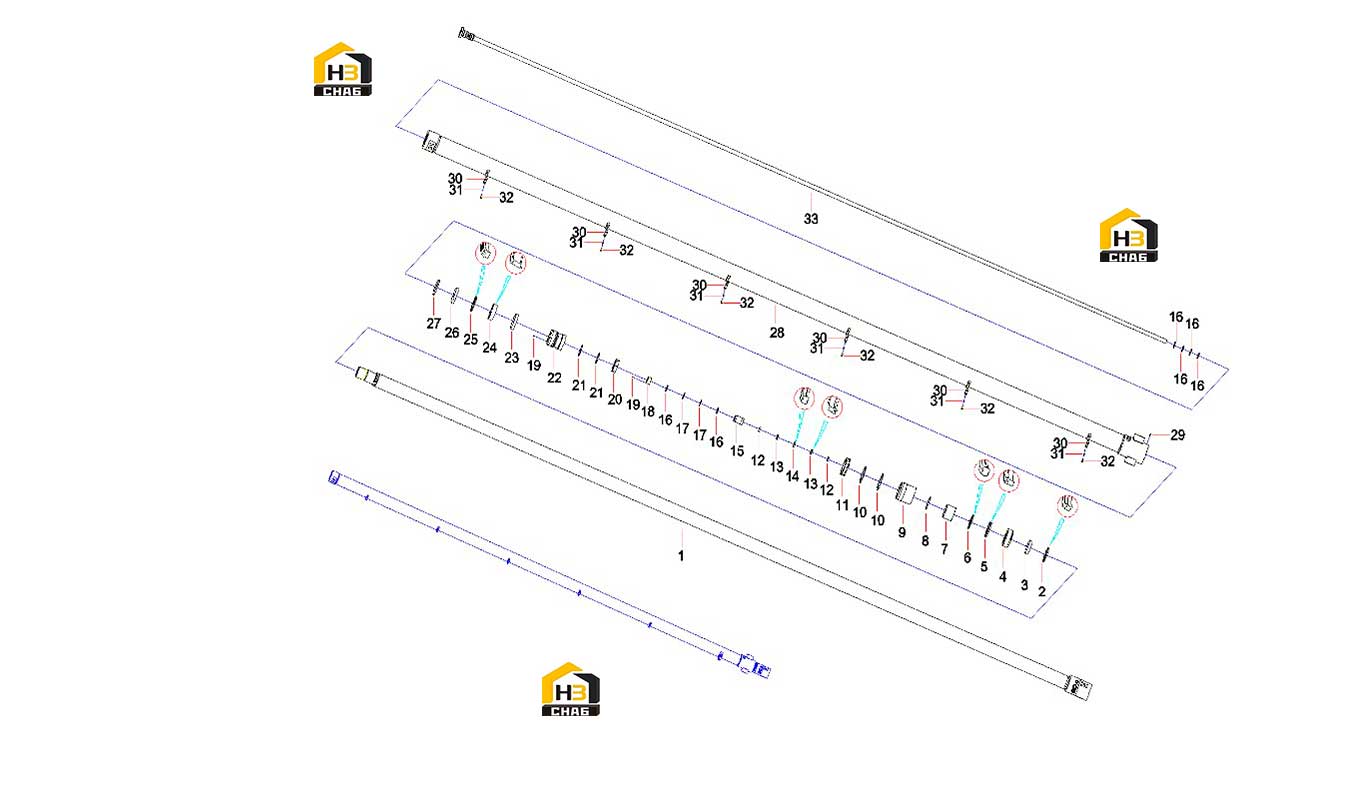

Гидроцилиндр выдвижения второй секции стрелы 11041032

← Шкив 12607550 Гидроцилиндр выдвижения первой секции стрелы 13286636 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rod Assembly, Piston

Каталожный номер:11233571

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring, Dust

Каталожный номер:A880808070061

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ring, Wear

Каталожный номер:60049815

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sleeve, Guide

Каталожный номер:11233556

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, Seal

Каталожный номер:B230101000519

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring, Seal, GS

Каталожный номер:A880806030017

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bushing

Каталожный номер:11244967

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, Snap

Каталожный номер:A210417000002

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sleeve, Seal

Каталожный номер:11233555

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:24000536

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bushing

Каталожный номер:11233553

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, Wear

Каталожный номер:60023541

Комплект:2

Примечание:

№ на схеме:13

Наименование:Seal, B3

Каталожный номер:60023542

Комплект:2

Примечание:

№ на схеме:14

Наименование:Seal, GC

Каталожный номер:B230101001502

Комплект:1

Примечание:

№ на схеме:15

Наименование:Seal, Sleeve

Каталожный номер:10910589

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:A210609000067

Комплект:6

Примечание:

№ на схеме:17

Наименование:Ring, Back-up

Каталожный номер:10250773

Комплект:2

Примечание:

№ на схеме:18

Наименование:Plug, Transfer Tube

Каталожный номер:10910587

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:A210208000024

Комплект:2

Примечание:

№ на схеме:20

Наименование:Ring, Oil Flow

Каталожный номер:11233554

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:B230101000708

Комплект:2

Примечание:

№ на схеме:22

Наименование:Piston

Каталожный номер:11233551

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring, Guide

Каталожный номер:60070618

Комплект:1

Примечание:

№ на схеме:24

Наименование:Ring, Seal, MD

Каталожный номер:A880806030141

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ring, Seal

Каталожный номер:B230101000437

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ring, Guide

Каталожный номер:60001601

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ring, Dust-proof

Каталожный номер:60035160

Комплект:1

Примечание:

№ на схеме:28

Наименование:Barrel Assembly

Каталожный номер:11233561

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:A210208000008

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clamp

Каталожный номер:11233557

Комплект:6

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:32

Наименование:Screw

Каталожный номер:A210204000162

Комплект:12

Примечание:

№ на схеме:33

Наименование:Tube Assembly, Oil Flow

Каталожный номер:11233582

Комплект:1

Примечание:
