Бак гидравлический 12661232

Бак гидравлический 12661232

← Трубопровод задней выносной опоры 11000770 Узел крепления гидробака 14259561 →

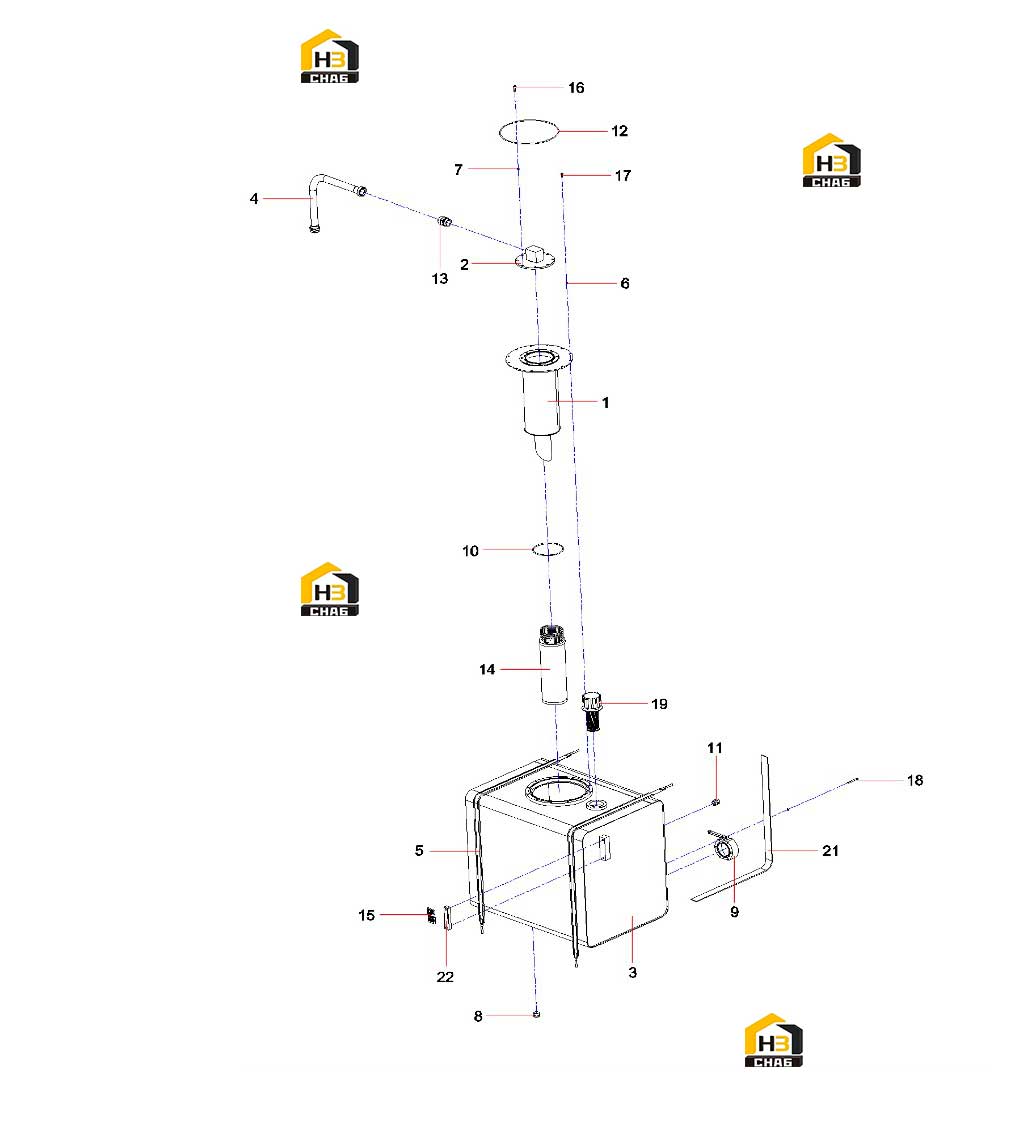

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Filter Housing, Hydraulic Reservoir
Каталожный номер:12642893
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cap Installation, Filter, Hydraulic Reservoir
Каталожный номер:12642896
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hydraulic Reservoir
Каталожный номер:13683516
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Tube Assembly, Return
Каталожный номер:12661169
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Fastener Assembly, Hydraulic Reservoir
Каталожный номер:14259561
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210401000017
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:A210401000001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plug, Screw
Каталожный номер:B210399000008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Valve, Ball
Каталожный номер:60188476
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:21010435
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Fitting, Adapter
Каталожный номер:A229900002582
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-ring
Каталожный номер:A210609000326
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Fitting, Adapter
Каталожный номер:B210780000055
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Filter, Hydraulic Reservoir
Каталожный номер:60101256
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Decal, Caution, Oil Level
Каталожный номер:13673372
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw
Каталожный номер:A210204000161
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bolt
Каталожный номер:A210108000097
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Filter, Air
Каталожный номер:24001922
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Gasket, Rubber
Каталожный номер:12642881
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Gauge, Oil Level
Каталожный номер:A250100000043
Комплект:1
Примечание:
