Возврат и слив масла (часть 2) STC200S-2.4 12761359

Возврат и слив масла (часть 2) STC200S-2.4 12761359

← Возврат и слив масла (часть 1) STC200S-2.4 12761359 Клапан 11126050 →

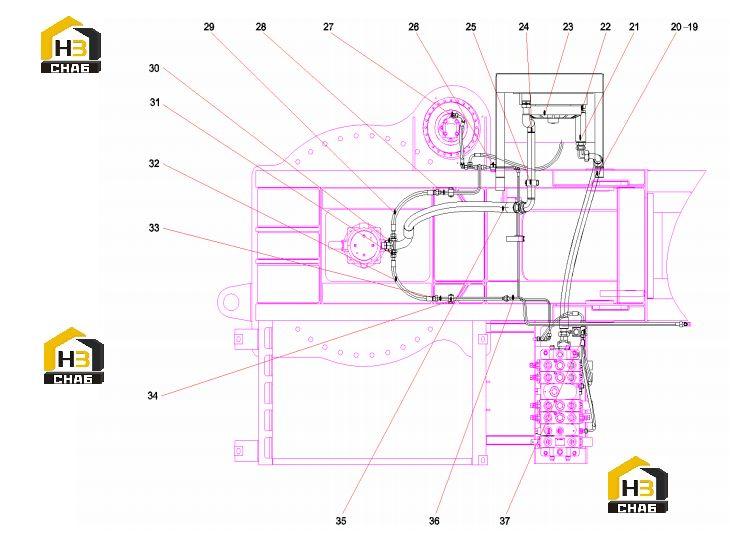

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:19
Наименование:Fitting, tee
Каталожный номер:B210780001226
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Radiator
Каталожный номер:60195553
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Fitting, Elbow
Каталожный номер:B210780000028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Nut
Каталожный номер:A210307000002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Bolt
Каталожный номер:A210204000343
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Screw
Каталожный номер:A210204000130
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Clamp, Tube, Single
Каталожный номер:A229900002415
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Clamp, Tube, Single
Каталожный номер:A229900002417
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Rubber Hose 1SN40-DKOL-DKOL90-1000
Каталожный номер:B230103003385
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Hose Assembly
Каталожный номер:60008236
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Rubber Hose
Каталожный номер:60035748
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Hose, rubber
Каталожный номер:B230103000477
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Clamp, Tube, Single
Каталожный номер:B210851000056
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Hose Assembly 2SN8-DKOL-DKOL90-450
Каталожный номер:B230103000472
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Hose, rubber
Каталожный номер:B230103000468
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Fitting, Tee
Каталожный номер:B210780000015
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Hose Assembly
Каталожный номер:B230103000122
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Hose, rubber
Каталожный номер:B230103000469
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Nut
Каталожный номер:60202487
Комплект:6
Примечание:
