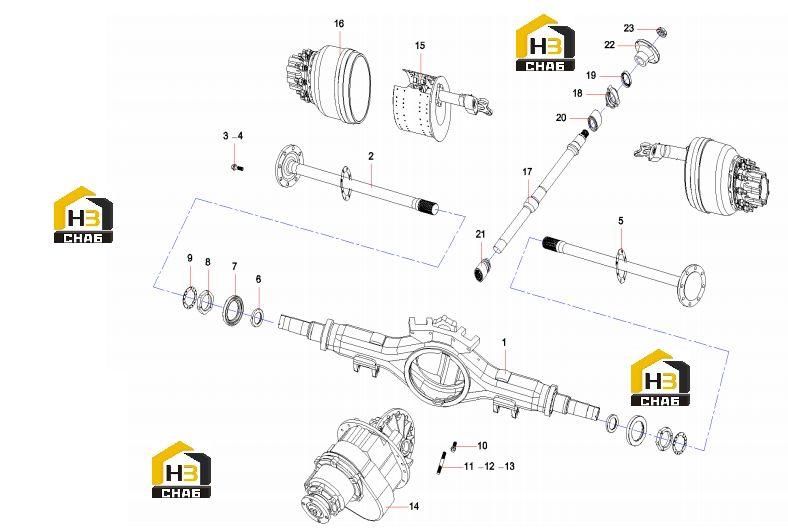

Узел центральной оси 60234987

← Диск, камера и покрышка A210881000047 Редуктор главный 60240172 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Assembly Of Rear Axle Shell

Каталожный номер:60256767

Комплект:1

Примечание:

№ на схеме:2

Наименование:Semi-shaft

Каталожный номер:60081703

Комплект:2

Примечание:

№ на схеме:3

Наименование:Rear axle shaft bolt

Каталожный номер:60081711

Комплект:16

Примечание:

№ на схеме:4

Наименование:Washer, spring

Каталожный номер:60136827

Комплект:16

Примечание:

№ на схеме:5

Наименование:Cushion, half shaft , rear axle

Каталожный номер:60106473

Комплект:2

Примечание:

№ на схеме:6

Наименование:Semi-shaft oil seal AS

Каталожный номер:60081753

Комплект:2

Примечание:

№ на схеме:7

Наименование:Seat ring, oil seal, rear

Каталожный номер:60106475

Комплект:2

Примечание:

№ на схеме:8

Наименование:Nut, adjustment

Каталожный номер:60106679

Комплект:2

Примечание:

№ на схеме:9

Наименование:Lock washer

Каталожный номер:60081731

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt, hexagon

Каталожный номер:60103980

Комплект:10

Примечание:

№ на схеме:11

Наименование:Studs

Каталожный номер:60106685

Комплект:4

Примечание:

№ на схеме:12

Наименование:Hexagon nut

Каталожный номер:60106900

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer, spring, heavy

Каталожный номер:60107131

Комплект:14

Примечание:

№ на схеме:14

Наименование:Main reducer assembly

Каталожный номер:60240172

Комплект:1

Примечание:

№ на схеме:15

Наименование:Brake hub GP, wheel hub

Каталожный номер:60136833

Комплект:2

Примечание:

№ на схеме:16

Наименование:Brake GP

Каталожный номер:60136823

Комплект:2

Примечание:

№ на схеме:17

Наименование:Shaft, through

Каталожный номер:60081706

Комплект:1

Примечание:

№ на схеме:18

Наименование:Output terminal, oil seal seat

Каталожный номер:60106505

Комплект:1

Примечание:

№ на схеме:19

Наименование:Output terminal, oil seal GP

Каталожный номер:60106662

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bearing, support, through shaft

Каталожный номер:60136837

Комплект:1

Примечание:

№ на схеме:21

Наименование:Shift sleeve

Каталожный номер:60106398

Комплект:1

Примечание:

№ на схеме:22

Наименование:Output terminal, flange GP

Каталожный номер:60136809

Комплект:1

Примечание:

№ на схеме:23

Наименование:Nut, groove, hex

Каталожный номер:60106680

Комплект:1

Примечание:
