Узел поворотный a1101.2 12436002

← Узел клапанный 12748918 Установка шарниров A1101.2.10 12402310 →

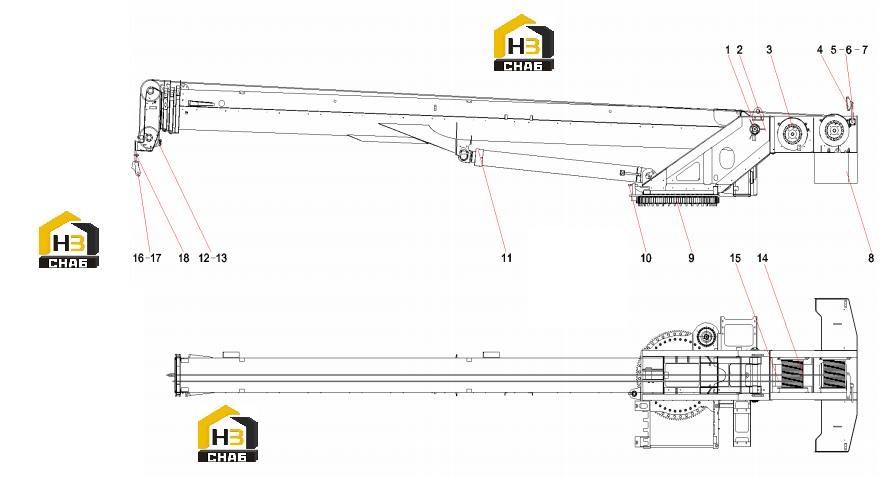

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:3-hinge shaft installation A1101.2.10

Каталожный номер:12402310

Комплект:1

Примечание:

№ на схеме:2

Наименование:revolving table block A1101.2.1

Каталожный номер:12435704

Комплект:1

Примечание:

№ на схеме:3

Наименование:hoisting mechanism A1101.2.4

Каталожный номер:12421016

Комплект:1

Примечание:

№ на схеме:4

Наименование:Mirror Assembly, Hoist

Каталожный номер:10123663

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:A210307000016

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000091

Комплект:4

Примечание:

№ на схеме:8

Наименование:balance weightA1101.2.9

Каталожный номер:12413528

Комплект:1

Примечание:

№ на схеме:9

Наименование:returning mechanism A1101.2.3

Каталожный номер:12413139

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pin Assembly

Каталожный номер:10138927

Комплект:1

Примечание:

№ на схеме:11

Наименование:Amplitude Oil Cylinder ZXQY26A.14F

Каталожный номер:13280204

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pin 30x80

Каталожный номер:A210508000023

Комплект:2

Примечание:

№ на схеме:13

Наименование:Clip

Каталожный номер:A829900002661

Комплект:2

Примечание:

№ на схеме:14

Наименование:Main hoister steel wire rope STC200.2.4-

Каталожный номер:12005267

Комплект:1

Примечание:

№ на схеме:15

Наименование:Auxiliary hoister steel wire rope STC200

Каталожный номер:12005281

Комплект:1

Примечание:

№ на схеме:16

Наименование:Wedge sleeve

Каталожный номер:A219900000076

Комплект:2

Примечание:

№ на схеме:17

Наименование:Wedge

Каталожный номер:A219900000077

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bulldog grip 14KTGB5976

Каталожный номер:A219900000079

Комплект:2

Примечание:
