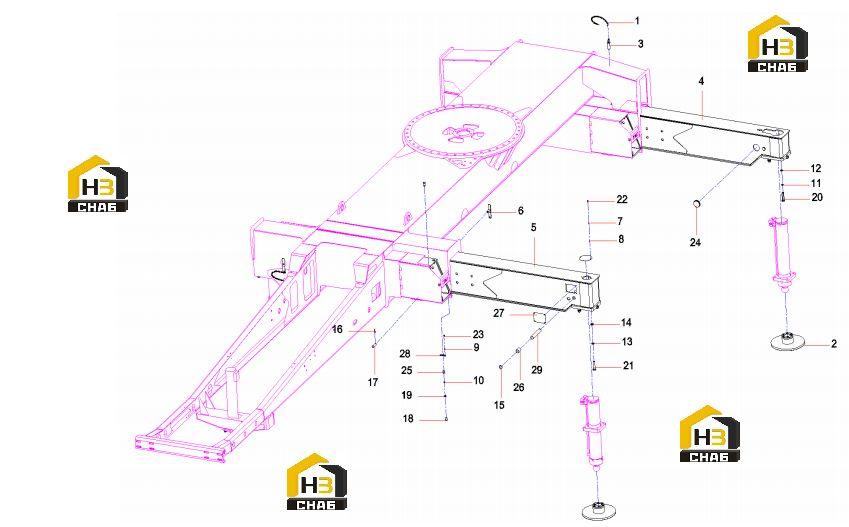

Узел подвижной выносной опоры SYM5264JS.3.5 13549143

← Рычаг 10243939 Опора подвижная выносная SYM5264JS.3.5.1 13549145 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Chain

Каталожный номер:A210861000001

Комплект:4

Примечание:

№ на схеме:2

Наименование:8GB97.1

Каталожный номер:604

Комплект:4

Примечание:

№ на схеме:3

Наименование:Pin, Weldment

Каталожный номер:A810420000979

Комплект:2

Примечание:

№ на схеме:4

Наименование:Moveable outrigger SYM5264JS.3.5.1

Каталожный номер:13549145

Комплект:2

Примечание:

№ на схеме:5

Наименование:Moveable outrigger SYM5264JS.3.5.2

Каталожный номер:13549146

Комплект:2

Примечание:

№ на схеме:6

Наименование:Fixed pin SYM5323JS.3.5.3

Каталожный номер:12632700

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210401000016

Комплект:8

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210405000006

Комплект:8

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210401000017

Комплект:16

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210405000011

Комплект:8

Примечание:

№ на схеме:11

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:20

Примечание:

№ на схеме:12

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:20

Примечание:

№ на схеме:13

Наименование:Washer 20GB93

Каталожный номер:A210401000006

Комплект:16

Примечание:

№ на схеме:14

Наименование:Washer 20GB97.1

Каталожный номер:A210405000008

Комплект:16

Примечание:

№ на схеме:15

Наименование:Ring, Snap

Каталожный номер:A210414000028

Комплект:8

Примечание:

№ на схеме:16

Наименование:Pin, Cotter

Каталожный номер:A210501000008

Комплект:4

Примечание:

№ на схеме:17

Наименование:Pin

Каталожный номер:A210508000064

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bolt M16x30GB5783

Каталожный номер:A210111000227

Комплект:8

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:A210309000014

Комплект:8

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000347

Комплект:20

Примечание:

№ на схеме:21

Наименование:Bolt M20x90GB5783 10.9-grade

Каталожный номер:A210111000065

Комплект:16

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:8

Примечание:

№ на схеме:23

Наименование:Bolt M8x10GB5783

Каталожный номер:A210111000240

Комплект:16

Примечание:

№ на схеме:24

Наименование:Plug

Каталожный номер:10003350

Комплект:6

Примечание:

№ на схеме:25

Наименование:lowwer adjusting and slide block

Каталожный номер:13016764

Комплект:8

Примечание:

№ на схеме:26

Наименование:Spacer bushing

Каталожный номер:11255706

Комплект:8

Примечание:

№ на схеме:27

Наименование:front outrigger sealing board SYM5324JS1

Каталожный номер:14039268

Комплект:4

Примечание:

№ на схеме:28

Наименование:SYM5324JW.3.5-2

Каталожный номер:12263385

Комплект:8

Примечание:

№ на схеме:29

Наименование:Cylinder inserted pin XZ35X208.D22

Каталожный номер:13336573

Комплект:4

Примечание:
