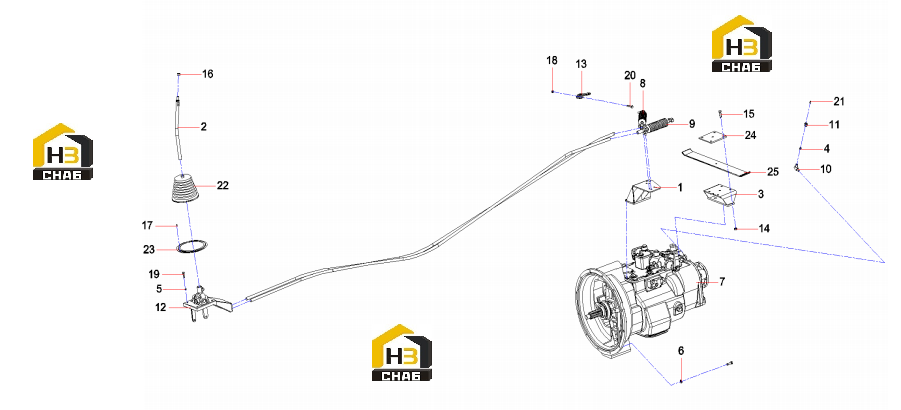

Управление КПП SY532 13603286

← Вал карданный 60164613 Рычаг переключения передач 10047858 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Support, Cable

Каталожный номер:10205004

Комплект:1

Примечание:

№ на схеме:2

Наименование:Control Lever, Gear Shift

Каталожный номер:10047858

Комплект:1

Примечание:

№ на схеме:3

Наименование:Mounting rack assembly SYM5454JW.2.1.1

Каталожный номер:12191118

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sleeve

Каталожный номер:A210710000003

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210405000011

Комплект:12

Примечание:

№ на схеме:7

Наименование:Transmission GP

Каталожный номер:60143740

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cable, Gear Select

Каталожный номер:60230119

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cable, Gear Shift

Каталожный номер:60230127

Комплект:1

Примечание:

№ на схеме:10

Наименование:Fitting, Elbow

Каталожный номер:A229900003038

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:A210306000008

Комплект:1

Примечание:

№ на схеме:12

Наименование:Controller

Каталожный номер:A229900003059

Комплект:1

Примечание:

№ на схеме:13

Наименование:Arm, Rocker

Каталожный номер:A229900003063

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:A210319000001

Комплект:5

Примечание:

№ на схеме:15

Наименование:Bolt M10x35GB5783

Каталожный номер:A210111000025

Комплект:17

Примечание:

№ на схеме:16

Наименование:Nut M30GB6170

Каталожный номер:A210307000001

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:A210210000015

Комплект:6

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:A210319000004

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000091

Комплект:4

Примечание:

№ на схеме:20

Наименование:Bolt M8x40GB5783

Каталожный номер:A210111000093

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bushing

Каталожный номер:A229900003019

Комплект:1

Примечание:

№ на схеме:22

Наименование:Shield, Dust

Каталожный номер:A229900003374

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring, Retainer

Каталожный номер:A229900003375

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plate, Keeper

Каталожный номер:10678735

Комплект:1

Примечание:

№ на схеме:25

Наименование:Steel leaf spring SYM5454JW.2.1-1

Каталожный номер:12191162

Комплект:1

Примечание:
