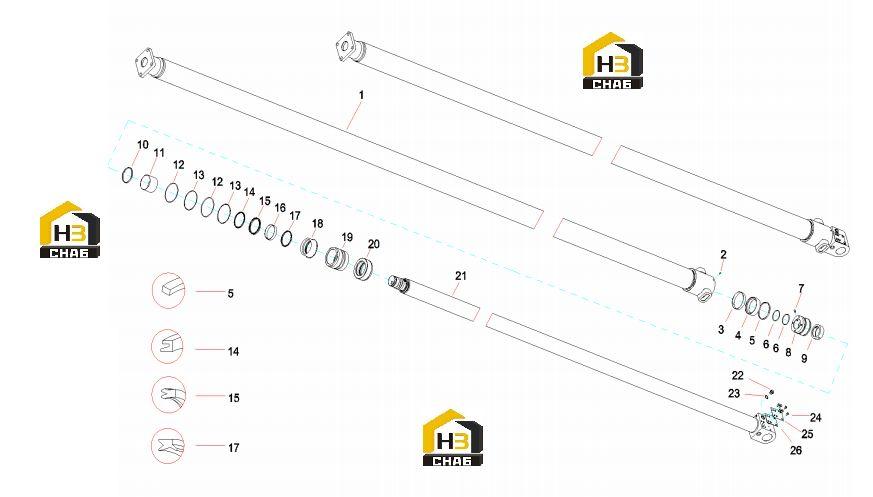

Цилиндр расширения ZXA1101.1.8.1A 13325902

← Узел ролика 10138404 Шильдики A1101.9 12515801 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder assem. ZXA1101.1.8.1A.1

Каталожный номер:13325903

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210208000008

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ring, guide

Каталожный номер:B230101001325

Комплект:1

Примечание:

№ на схеме:4

Наименование:MD seal ring

Каталожный номер:B230101001845

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, anti-smudging 150x142x9.7

Каталожный номер:60057090

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring 85x5.3GB3452.1

Каталожный номер:23002813

Комплект:2

Примечание:

№ на схеме:7

Наименование:Screw M10x25GB79

Каталожный номер:A210208000022

Комплект:1

Примечание:

№ на схеме:8

Наименование:Piston ZXA1101.1.8.1A-4

Каталожный номер:13325901

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil-out ring ZXA1101.1.8.1-6

Каталожный номер:12453231

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, anti-pollution

Каталожный номер:60035161

Комплект:1

Примечание:

№ на схеме:11

Наименование:Oilless Bearing

Каталожный номер:60208493

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring 160x5.3GB3452.1

Каталожный номер:A210609000170

Комплект:2

Примечание:

№ на схеме:13

Наименование:Retaining ring

Каталожный номер:10250751

Комплект:2

Примечание:

№ на схеме:14

Наименование:seal ring 125x140.5x6.3

Каталожный номер:13313576

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, seal, ZBR

Каталожный номер:B230101002134

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, guide

Каталожный номер:60049815

Комплект:1

Примечание:

№ на схеме:17

Наименование:AY Dust ring

Каталожный номер:A880808070061

Комплект:1

Примечание:

№ на схеме:18

Наименование:Locating Sleeve ZXA1101.1.8.1A-5

Каталожный номер:13330950

Комплект:1

Примечание:

№ на схеме:19

Наименование:seal sleeve ZXA1101.1.8.1A-3

Каталожный номер:13325900

Комплект:1

Примечание:

№ на схеме:20

Наименование:Guide sleeveZXA1101.1.8.1-2

Каталожный номер:12453227

Комплект:1

Примечание:

№ на схеме:21

Наименование:Piston rod assem. ZXA1101.1.8.1A.2

Каталожный номер:13325915

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plug, Screw

Каталожный номер:A210333000013

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer 27JB982

Каталожный номер:A210434000013

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M12x16GB5783

Каталожный номер:A880801020006

Комплект:6

Примечание:

№ на схеме:25

Наименование:Plate, Guard

Каталожный номер:11712545

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cushion, Guard

Каталожный номер:11712544

Комплект:1

Примечание:
