Трубопровод рамы 12759139

← Гребень передней выносной опоры SYM5267JW.7.3 12687803 Гидромотор поворотный центральный SYM5267JW.7.6 12687917 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

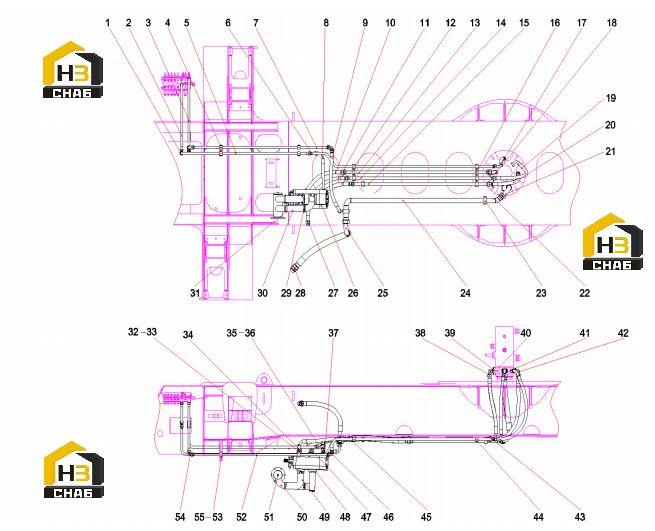

№ на схеме:1

Наименование:Steel tube assembly SYM5267JW.7.2.13A

Каталожный номер:12758197

Комплект:1

Примечание:

№ на схеме:2

Наименование:steel tube assembly SYM5267JW.7.2.12A

Каталожный номер:12758195

Комплект:2

Примечание:

№ на схеме:3

Наименование:Fitting, Elbow

Каталожный номер:B210780001310

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:B230103005357

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose Assembly 2SN16-DKOL-DKOL90-550

Каталожный номер:B230103000391

Комплект:1

Примечание:

№ на схеме:6

Наименование:Steel tube assembly SYM5267JW.7.2.4A

Каталожный номер:12758210

Комплект:1

Примечание:

№ на схеме:7

Наименование:Steel tube assembly SYM5267JW.7.2.1A

Каталожный номер:12758203

Комплект:1

Примечание:

№ на схеме:8

Наименование:Steel tube assembly SYM5267JW.7.2.2A

Каталожный номер:12758205

Комплект:1

Примечание:

№ на схеме:9

Наименование:steel tube assembly SYM5267JW.7.2.8A

Каталожный номер:12758212

Комплект:1

Примечание:

№ на схеме:10

Наименование:Steel tube assembly SYM5293JS.7.2.3

Каталожный номер:12842570

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamp, Tube, Single

Каталожный номер:A229900002420

Комплект:10

Примечание:

№ на схеме:12

Наименование:Clamp, Tube, Single

Каталожный номер:A229900002039

Комплект:4

Примечание:

№ на схеме:13

Наименование:Clamp, Tube, Single

Каталожный номер:B210851000056

Комплект:2

Примечание:

№ на схеме:14

Наименование:Screw M8x50GB70.1

Каталожный номер:A210204000170

Комплект:4

Примечание:

№ на схеме:15

Наименование:Rubber Hose

Каталожный номер:B230103004337

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fitting, Adapter

Каталожный номер:B210780000055

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw M8x50GB70.1

Каталожный номер:A210204000170

Комплект:4

Примечание:

№ на схеме:18

Наименование:Rubber Hose

Каталожный номер:B230103007329

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fitting, Adapter

Каталожный номер:A229900002582

Комплект:1

Примечание:

№ на схеме:20

Наименование:Steel tube assembly A1101D.7.2.7

Каталожный номер:12398752

Комплект:1

Примечание:

№ на схеме:21

Наименование:Oil suction flange assembly A1101D.7.2.15

Каталожный номер:12407170

Комплект:1

Примечание:

№ на схеме:22

Наименование:Oil suction tube IA1101D.7.2-2

Каталожный номер:12408943

Комплект:1

Примечание:

№ на схеме:23

Наименование:Oil suction tube IIA1101D.7.2-1

Каталожный номер:12408941

Комплект:1

Примечание:

№ на схеме:24

Наименование:Steel tube assembly SYM5267JW.7.2.6A

Каталожный номер:12758211

Комплект:1

Примечание:

№ на схеме:25

Наименование:steel tube assembly SYM5267JW.7.2.10A

Каталожный номер:12758010

Комплект:1

Примечание:

№ на схеме:26

Наименование:steel tube assembly SYM5267JW.7.2.9A

Каталожный номер:12758438

Комплект:1

Примечание:

№ на схеме:27

Наименование:steel tube assembly SYM5267JW.7.2.11A

Каталожный номер:12758193

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:A210133000006

Комплект:4

Примечание:

№ на схеме:29

Наименование:Fitting, Elbow

Каталожный номер:B210780000028

Комплект:5

Примечание:

№ на схеме:30

Наименование:Hose, rubber

Каталожный номер:B230103000560

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw

Каталожный номер:A210133000006

Комплект:4

Примечание:

№ на схеме:32

Наименование:Fitting, Elbow

Каталожный номер:A210770000586

Комплект:1

Примечание:

№ на схеме:33

Наименование:Flange, split

Каталожный номер:B210780000004

Комплект:2

Примечание:

№ на схеме:34

Наименование:Screw

Каталожный номер:A210204000181

Комплект:8

Примечание:

№ на схеме:35

Наименование:Flange, split

Каталожный номер:B210780000696

Комплект:4

Примечание:

№ на схеме:36

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:12

Примечание:

№ на схеме:37

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:12

Примечание:

№ на схеме:38

Наименование:Hose Assembly

Каталожный номер:B230103001595

Комплект:1

Примечание:

№ на схеме:39

Наименование:Fitting, Adapter GELM26-LM30

Каталожный номер:B210780000049

Комплект:1

Примечание:

№ на схеме:40

Наименование:Rubber hose

Каталожный номер:B230103005230

Комплект:1

Примечание:

№ на схеме:41

Наименование:Rubber hose

Каталожный номер:B230103004927

Комплект:1

Примечание:

№ на схеме:42

Наименование:Hose Assembly

Каталожный номер:B230103004140

Комплект:1

Примечание:

№ на схеме:43

Наименование:Fitting, Elbow

Каталожный номер:24001406

Комплект:1

Примечание:

№ на схеме:44

Наименование:Flange, Split

Каталожный номер:B210780000249

Комплект:2

Примечание:

№ на схеме:45

Наименование:Screw M12x35GB70.1

Каталожный номер:A210204000022

Комплект:8

Примечание:

№ на схеме:46

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:6

Примечание:

№ на схеме:47

Наименование:Clamp

Каталожный номер:A229900002031

Комплект:4

Примечание:

№ на схеме:48

Наименование:Plug

Каталожный номер:A229900002606

Комплект:3

Примечание:

№ на схеме:49

Наименование:Right angle flange adaptor

Каталожный номер:A229900003381

Комплект:1

Примечание:

№ на схеме:50

Наименование:Pump, Gear, Triple

Каталожный номер:60250779

Комплект:1

Примечание:

№ на схеме:51

Наименование:Fitting, Adapter, Flange

Каталожный номер:21011030

Комплект:2

Примечание:

№ на схеме:52

Наименование:Rubber Hose 4SP20-DK0S-DK0S90-600

Каталожный номер:B230103000952

Комплект:1

Примечание:

№ на схеме:53

Наименование:Hose Assembly

Каталожный номер:B230103000915

Комплект:1

Примечание:

№ на схеме:54

Наименование:Fitting, Elbow

Каталожный номер:21050783

Комплект:1

Примечание:

№ на схеме:55

Наименование:Nut

Каталожный номер:60202487

Комплект:32

Примечание:
