Трубопровод подъема (часть 2) 12761380

← Трубопровод подъема (часть 1) 12761380 Возврат и слив масла (часть 1) STC200S-2.4 12761359 →

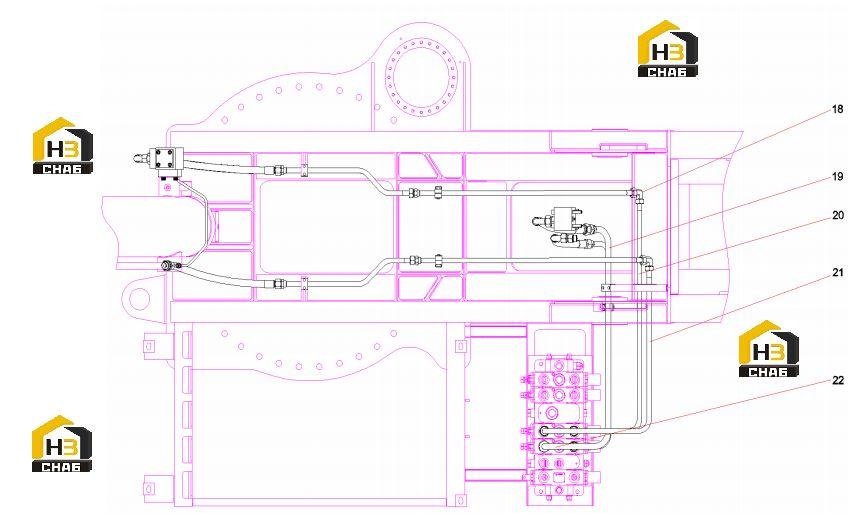

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:18

Наименование:Fitting, Adapter

Каталожный номер:A229900002526

Комплект:1

Примечание:

№ на схеме:19

Наименование:Steel tube assembly STC200S-2.4.2.7

Каталожный номер:12678870

Комплект:1

Примечание:

№ на схеме:20

Наименование:Steel tube assembly STC200S-2.4.2.8

Каталожный номер:12678872

Комплект:1

Примечание:

№ на схеме:21

Наименование:Steel tube assembly STC200S-2.4.2.6

Каталожный номер:12678868

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw M8x45GB70.1

Каталожный номер:A210204000153

Комплект:4

Примечание:
