Трубопровод масляного насоса STC200S 12761372

Трубопровод масляного насоса STC200S 12761372

← Маслопровод (часть 2) STC200S-2.4.1A 12761353 Система гидравлическая (часть 1) STC200S-2.4.3A 12761354 →

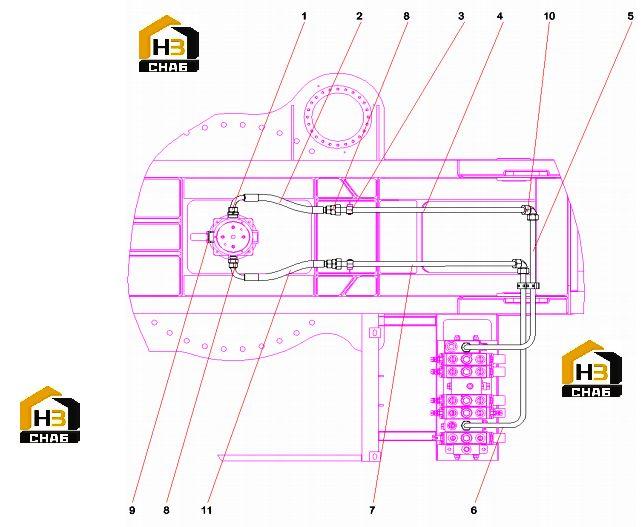

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Fitting, Adapter
Каталожный номер:A229900003027
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose, rubber
Каталожный номер:B230103008560
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clamp, Tube, Single
Каталожный номер:A229900002039
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Steel tube assembly STC200S-2.4.4.1
Каталожный номер:12657642
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Steel tube assembly STC200S-2.4.4.4
Каталожный номер:12660680
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Steel tube assembly STC200S-2.4.4.2
Каталожный номер:12658013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Steel tube assembly STC200S-2.4.4.3
Каталожный номер:12658092
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Fitting, Adapter
Каталожный номер:A229900003026
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plug
Каталожный номер:A229900002547
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Connector
Каталожный номер:21005955
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Rubber Hose
Каталожный номер:B230103005070
Комплект:1
Примечание:
