Сцепление и механизм управления A1101D.2.1 12434330

Сцепление и механизм управления A1101D.2.1 12434330

← Коробка передач SY5263JD2.2 13878494 Валы карданные A1101D.2.3 12432940 →

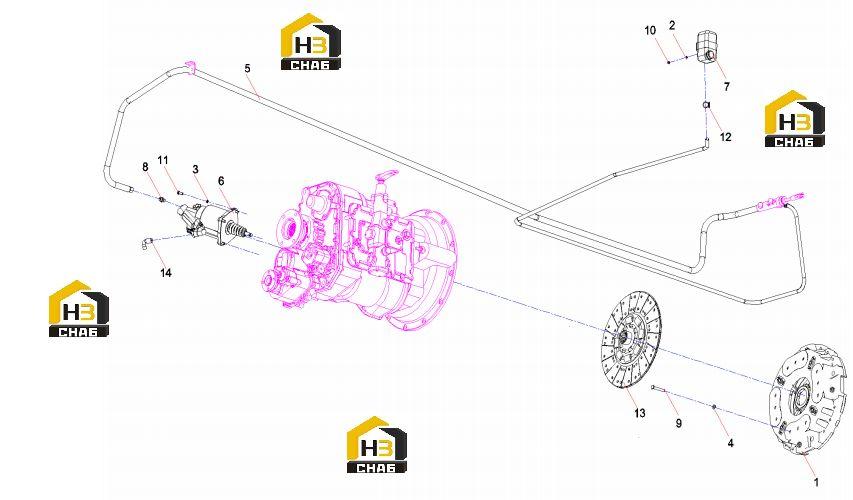

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Disc Assembly, Retaining, Clutch
Каталожный номер:60260208
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:A210401000016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210405000011
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose Assembly, Clutch
Каталожный номер:60195105
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clutch Booster
Каталожный номер:60343612
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Reservoir, Clutch Oil
Каталожный номер:A229900006403
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Fitting, Adapter GELM14-LM16
Каталожный номер:B210780000036
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:A210111000297
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:A210307000016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M8x25GB5783
Каталожный номер:A210111000090
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clamp
Каталожный номер:A229900001347
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Disc Assembly, Idler, Clutch
Каталожный номер:60260209
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Fitting, Elbow
Каталожный номер:A229900003045
Комплект:1
Примечание:
