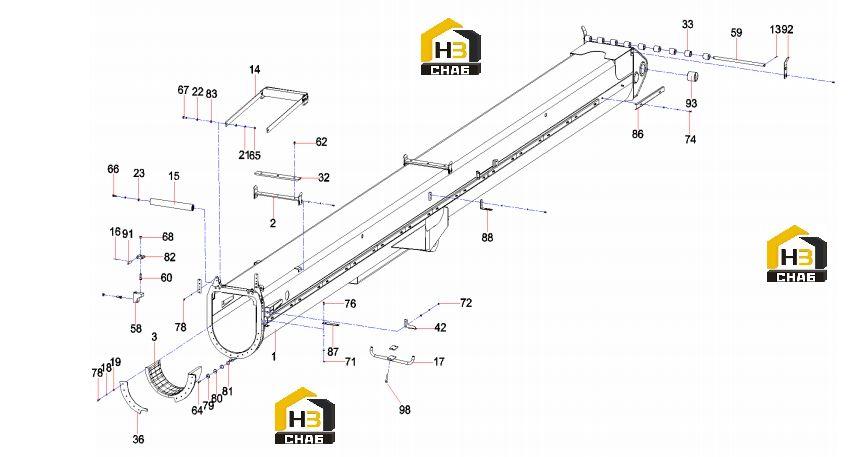

Стрела A1101.1 12457601

← Система приборов и датчики 12247481 Накладки стрелы (часть 1) A1101.1 12457601 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:1-boom A1101.1.1

Каталожный номер:12432891

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket

Каталожный номер:12457604

Комплект:2

Примечание:

№ на схеме:3

Наименование:Wear Pad Group, Base Boom Section, Lower

Каталожный номер:12431032

Комплект:1

Примечание:

№ на схеме:13

Наименование:Roller Assembly, Wire Rope QY25C.1.9

Каталожный номер:10669838

Комплект:1

Примечание:

№ на схеме:14

Наименование:Guide Assembly, Wire Rope, Boom

Каталожный номер:12277377

Комплект:1

Примечание:

№ на схеме:15

Наименование:Roller Assembly, Wire Rope

Каталожный номер:12295562

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pin 3.2x36GB91

Каталожный номер:A210491000031

Комплект:12

Примечание:

№ на схеме:17

Наименование:Bracket Assembly

Каталожный номер:14068507

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210401000017

Комплект:82

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210405000007

Комплект:76

Примечание:

№ на схеме:21

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:12

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210405000002

Комплект:6

Примечание:

№ на схеме:32

Наименование:Wear Pad

Каталожный номер:12457575

Комплект:2

Примечание:

№ на схеме:33

Наименование:Roller Assembly, Wire Rope

Каталожный номер:12457576

Комплект:9

Примечание:

№ на схеме:36

Наименование:Plate, Keeper

Каталожный номер:12457579

Комплект:2

Примечание:

№ на схеме:42

Наименование:Support

Каталожный номер:12457585

Комплект:1

Примечание:

№ на схеме:58

Наименование:Wear Pad, Upper

Каталожный номер:12430089

Комплект:4

Примечание:

№ на схеме:59

Наименование:Pin, D1

Каталожный номер:13340264

Комплект:1

Примечание:

№ на схеме:60

Наименование:Bolt

Каталожный номер:12457600

Комплект:18

Примечание:

№ на схеме:62

Наименование:Screw

Каталожный номер:60155050

Комплект:6

Примечание:

№ на схеме:64

Наименование:Screw

Каталожный номер:A210204000008

Комплект:6

Примечание:

№ на схеме:65

Наименование:Nut M30GB6170

Каталожный номер:A210307000001

Комплект:2

Примечание:

№ на схеме:66

Наименование:Bolt

Каталожный номер:A210111000039

Комплект:6

Примечание:

№ на схеме:67

Наименование:Bolt M12x40GB5783

Каталожный номер:A210111000040

Комплект:2

Примечание:

№ на схеме:68

Наименование:Nut

Каталожный номер:A210307000040

Комплект:18

Примечание:

№ на схеме:71

Наименование:Nut

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:72

Наименование:Bolt M8x10GB5783

Каталожный номер:A210111000240

Комплект:6

Примечание:

№ на схеме:74

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:24

Примечание:

№ на схеме:76

Наименование:Bolt M8x25GB5783

Каталожный номер:A210111000090

Комплект:2

Примечание:

№ на схеме:78

Наименование:Bolt

Каталожный номер:21005351

Комплект:34

Примечание:

№ на схеме:79

Наименование:Cushion, Adjusting

Каталожный номер:10138982

Комплект:6

Примечание:

№ на схеме:80

Наименование:Cushion, Adjusting

Каталожный номер:10138983

Комплект:6

Примечание:

№ на схеме:81

Наименование:Cushion, Adjusting

Каталожный номер:10138984

Комплект:12

Примечание:

№ на схеме:82

Наименование:Block, Support

Каталожный номер:10138433

Комплект:6

Примечание:

№ на схеме:83

Наименование:Bushing, Spacer

Каталожный номер:10138481

Комплект:2

Примечание:

№ на схеме:86

Наименование:Channel

Каталожный номер:12197073

Комплект:12

Примечание:

№ на схеме:87

Наименование:Bracket, Boom Light

Каталожный номер:A820101341354

Комплект:1

Примечание:

№ на схеме:88

Наименование:Bracket

Каталожный номер:10694801

Комплект:1

Примечание:

№ на схеме:91

Наименование:Pin, A0

Каталожный номер:13339583

Комплект:12

Примечание:

№ на схеме:92

Наименование:Plate

Каталожный номер:11891314

Комплект:2

Примечание:

№ на схеме:93

Наименование:Composite bearing A1101.1-20

Каталожный номер:12904211

Комплект:2

Примечание:

№ на схеме:98

Наименование:Bolt

Каталожный номер:A210111000037

Комплект:4

Примечание:
