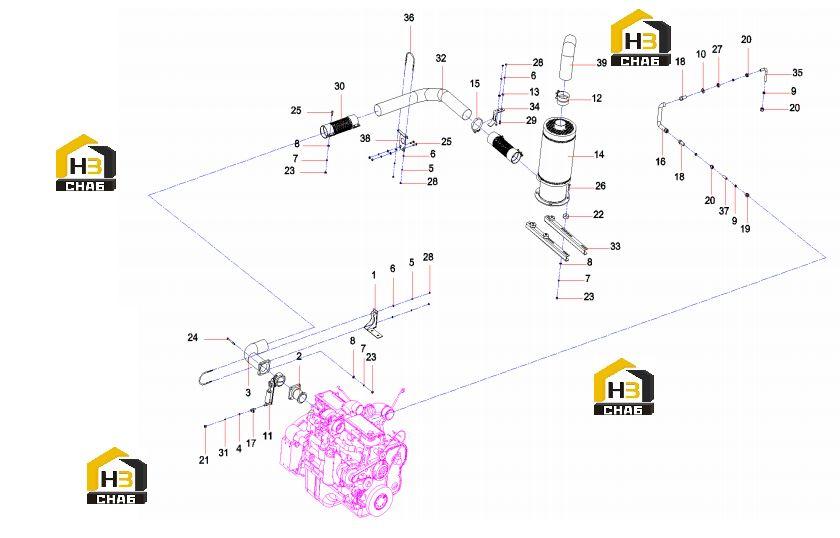

Система выхлопная SYM5263JD1.1.4 13506341

← Фильтры воздушные A222100000407 Клапан тормозной 60009016 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bracket

Каталожный номер:10003733

Комплект:1

Примечание:

№ на схеме:2

Наименование:Front section, exhaust pipe assem. SYM53

Каталожный номер:13411699

Комплект:1

Примечание:

№ на схеме:3

Наименование:Engine exhaust tube assembly SYM5323JS.1.

Каталожный номер:12630698

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sleeve

Каталожный номер:A210710000003

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:7

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:18

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210405000011

Комплект:18

Примечание:

№ на схеме:9

Наименование:Sleeve

Каталожный номер:A210710000006

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210405000010

Комплект:1

Примечание:

№ на схеме:11

Наименование:Valve, brake, air exhaust

Каталожный номер:60009016

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp

Каталожный номер:60021429

Комплект:1

Примечание:

№ на схеме:13

Наименование:spacer A1103D.1.4-1

Каталожный номер:12487852

Комплект:2

Примечание:

№ на схеме:14

Наименование:Muffler Assembly

Каталожный номер:A220202000017

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clamp

Каталожный номер:A229900002683

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose Assembly, High Temperature

Каталожный номер:A229900003013

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fitting, Elbow

Каталожный номер:A229900003038

Комплект:1

Примечание:

№ на схеме:18

Наименование:Fitting, Adapter

Каталожный номер:A229900003350

Комплект:2

Примечание:

№ на схеме:19

Наименование:Fitting, Adapter

Каталожный номер:10379884

Комплект:1

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:A210306000014

Комплект:4

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:A210306000008

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cushion, Radiator HQC5290JB.7.1

Каталожный номер:A810101000148

Комплект:4

Примечание:

№ на схеме:23

Наименование:Nut

Каталожный номер:A210307000017

Комплект:18

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210110000171

Комплект:4

Примечание:

№ на схеме:25

Наименование:Bolt M10x35GB5783

Каталожный номер:A210111000025

Комплект:10

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:A210111000029

Комплект:4

Примечание:

№ на схеме:27

Наименование:Nut

Каталожный номер:A210338000001

Комплект:1

Примечание:

№ на схеме:28

Наименование:Nut

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:29

Наименование:Bolt M8x25GB5783

Каталожный номер:A210111000090

Комплект:2

Примечание:

№ на схеме:30

Наименование:Pipe, Exhaust, Flexible

Каталожный номер:10266848

Комплект:2

Примечание:

№ на схеме:31

Наименование:Bushing

Каталожный номер:A229900003019

Комплект:1

Примечание:

№ на схеме:32

Наименование:Exhaust steel pipe, middle section SYM52

Каталожный номер:13506340

Комплект:1

Примечание:

№ на схеме:33

Наименование:Muffler mounting rack SYM5267JW.1.4-3

Каталожный номер:12741374

Комплект:2

Примечание:

№ на схеме:34

Наименование:plate SYM5267JW.1.4-8

Каталожный номер:12753927

Комплект:1

Примечание:

№ на схеме:35

Наименование:intake tube for condenser SYM5267JW.6-1

Каталожный номер:12741373

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bolt, U-type

Каталожный номер:11295402

Комплект:2

Примечание:

№ на схеме:37

Наименование:Front section steel pipe, air compressor

Каталожный номер:13410787

Комплект:1

Примечание:

№ на схеме:38

Наименование:Exhaust tube support SYM5323JS.1.4-2

Каталожный номер:12630696

Комплект:1

Примечание:

№ на схеме:39

Наименование:Exhaust Tail Pipe SYM5323JS.1.4-5

Каталожный номер:12865183

Комплект:1

Примечание:
