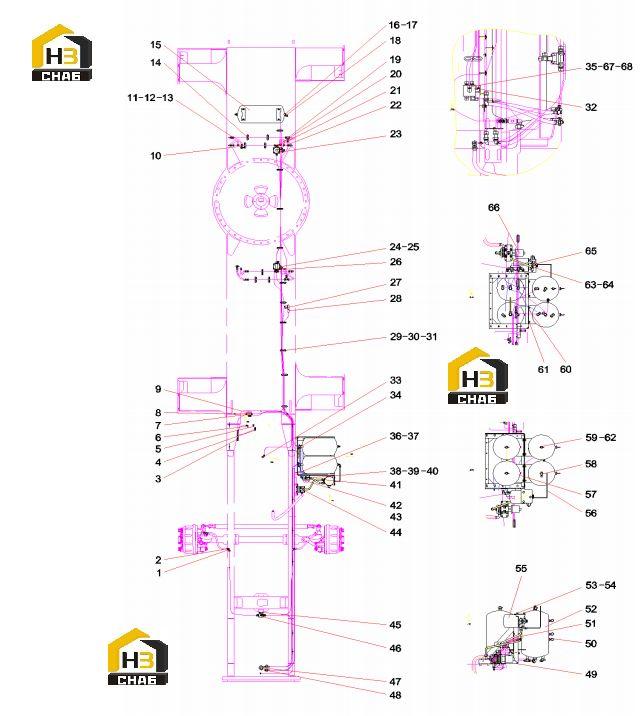

Система тормозная A1102D.6 12297595

Каталожный номер:A229900003250

Комплект:9

Примечание:

№ на схеме:2

Каталожный номер:A210338000000

Комплект:10

Примечание:

№ на схеме:3

Наименование:Vavle, Solenoid, 5-way/2-position

Каталожный номер:60128948

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fitting, Tee

Каталожный номер:A229900003033

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:A229900003038

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:A229900003249

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fitting, Connector

Каталожный номер:10810396

Комплект:3

Примечание:

№ на схеме:8

Каталожный номер:10810395

Комплект:3

Примечание:

№ на схеме:9

Каталожный номер:A210111000088

Комплект:2

Примечание:

№ на схеме:10

Наименование:Tee, pressure-measuring, adjustable

Каталожный номер:A820205001993

Комплект:3

Примечание:

№ на схеме:11

Наименование:Bushing

Каталожный номер:A229900003021

Комплект:46

Примечание:

№ на схеме:12

Каталожный номер:A210306000012

Комплект:46

Примечание:

№ на схеме:13

Наименование:Sleeve

Каталожный номер:A210710000004

Комплект:46

Примечание:

№ на схеме:14

Каталожный номер:A210111000083

Комплект:6

Примечание:

№ на схеме:15

Наименование:Assembly of gas storage SYM5550JW.6.3

Каталожный номер:13761691

Комплект:1

Примечание:

№ на схеме:16

Наименование:Seal washer 16QC638

Каталожный номер:A229900002971

Комплект:4

Примечание:

№ на схеме:17

Наименование:Stem

Каталожный номер:60285452

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:A210770000394

Комплект:19

Примечание:

№ на схеме:19

Наименование:Fitting, Tee

Каталожный номер:A229900003251

Комплект:2

Примечание:

№ на схеме:20

Наименование:Connector, end, three way

Каталожный номер:A229900003255

Комплект:2

Примечание:

№ на схеме:21

Каталожный номер:A210314000008

Комплект:8

Примечание:

№ на схеме:22

Наименование:Valve, Relay

Каталожный номер:A220401000616

Комплект:1

Примечание:

№ на схеме:23

Наименование:Fitting, Adapter

Каталожный номер:A210770000392

Комплект:4

Примечание:

№ на схеме:24

Наименование:Hose, Brake

Каталожный номер:A229900003130

Комплект:10

Примечание:

№ на схеме:25

Наименование:Valve, Differential

Каталожный номер:A220401000615

Комплект:1

Примечание:

№ на схеме:26

Наименование:Fitting, Tee

Каталожный номер:A210770000597

Комплект:1

Примечание:

№ на схеме:27

Наименование:Valve Group, Solenoid, 2-Sections

Каталожный номер:60128949

Комплект:1

Примечание:

№ на схеме:28

Наименование:Filter, Solenoid Valve

Каталожный номер:60148580

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt M6x12GB5783

Каталожный номер:A210111000078

Комплект:26

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:A210401000016

Комплект:32

Примечание:

№ на схеме:31

Наименование:Clip

Каталожный номер:11141447

Комплект:32

Примечание:

№ на схеме:32

Наименование:Block, Manifold

Каталожный номер:A820199003120

Комплект:1

Примечание:

№ на схеме:33

Каталожный номер:A229900003045

Комплект:1

Примечание:

№ на схеме:34

Каталожный номер:A210770000393

Комплект:7

Примечание:

№ на схеме:35

Каталожный номер:A210306000008

Комплект:15

Примечание:

№ на схеме:36

Наименование:Bolt M10x30GB5783

Каталожный номер:A210111000023

Комплект:22

Примечание:

№ на схеме:37

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:22

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:A210401000017

Комплект:14

Примечание:

№ на схеме:39

Каталожный номер:A210111000091

Комплект:2

Примечание:

№ на схеме:40

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:41

Наименование:Sleeve

Каталожный номер:A210710000006

Комплект:4

Примечание:

№ на схеме:42

Наименование:Valve, 4-way, Protection

Каталожный номер:A220401000617

Комплект:1

Примечание:

№ на схеме:43

Наименование:airer air intake steel tube SYM5323JS.6

Каталожный номер:12720787

Комплект:1

Примечание:

№ на схеме:44

Каталожный номер:A210306000014

Комплект:4

Примечание:

№ на схеме:45

Наименование:Bolt M8x25GB5783

Каталожный номер:A210111000090

Комплект:2

Примечание:

№ на схеме:46

Наименование:Valve, Quick Release

Каталожный номер:60147042

Комплект:1

Примечание:

№ на схеме:47

Наименование:Muffler

Каталожный номер:60062703

Комплект:1

Примечание:

№ на схеме:48

Наименование:Pipe connector SYM5600J.6-28A

Каталожный номер:14102824

Комплект:2

Примечание:

№ на схеме:49

Наименование:BAR SYM5323JS.6.2C

Каталожный номер:13806114

Комплект:1

Примечание:

№ на схеме:50

Наименование:Valve Assembly, Drain

Каталожный номер:60147040

Комплект:6

Примечание:

№ на схеме:51

Наименование:PipeSYM5323JS.6-4

Каталожный номер:12720785

Комплект:1

Примечание:

№ на схеме:52

Наименование:Assembly of gas storage SYM5550JW.6.1

Каталожный номер:13761336

Комплект:1

Примечание:

№ на схеме:53

Каталожный номер:A210114000067

Комплект:3

Примечание:

№ на схеме:54

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:3

Примечание:

№ на схеме:55

Наименование:Desiccator

Каталожный номер:60220125

Комплект:1

Примечание:

№ на схеме:56

Наименование:regenerative reservoir tube SYM5323JS.6-

Каталожный номер:12720786

Комплект:1

Примечание:

№ на схеме:57

Наименование:Assembly of gas storage SYM5550JW.6.2

Каталожный номер:13761659

Комплект:2

Примечание:

№ на схеме:58

Каталожный номер:A229900003046

Комплект:2

Примечание:

№ на схеме:59

Наименование:Fitting, Adapter

Каталожный номер:A229900003257

Комплект:4

Примечание:

№ на схеме:60

Наименование:Assembly of gas storage SYM5550JW.6.4

Каталожный номер:13761713

Комплект:1

Примечание:

№ на схеме:61

Каталожный номер:A210307000017

Комплект:12

Примечание:

№ на схеме:62

Наименование:Tap, Measure

Каталожный номер:A229900003037

Комплект:8

Примечание:

№ на схеме:63

Наименование:Washer, Sealing

Каталожный номер:A229900002973

Комплект:10

Примечание:

№ на схеме:64

Наименование:Fitting, Adapter

Каталожный номер:A210770000402

Комплект:3

Примечание:

№ на схеме:65
