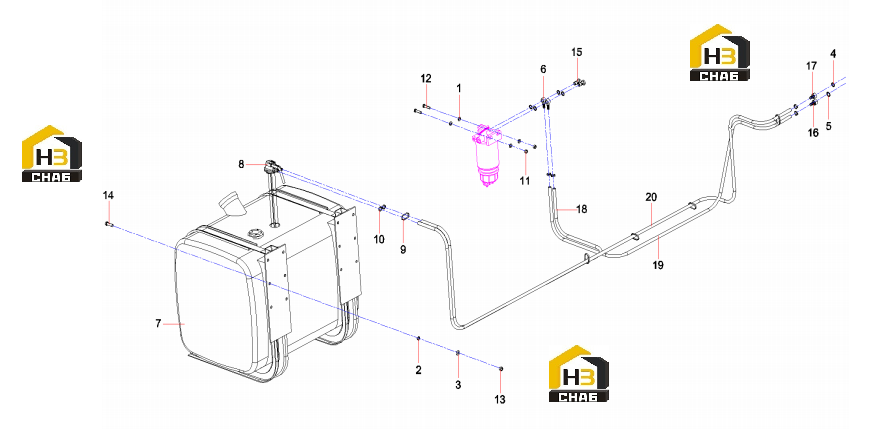

Система подачи топлива 13505247

← Хомут выпускного патрубка 60248380 Бак топливный 60036348 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:12

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210405000001

Комплект:12

Примечание:

№ на схеме:4

Наименование:Washer 16JB982

Каталожный номер:A210434000008

Комплект:5

Примечание:

№ на схеме:5

Наименование:Washer 18JB982

Каталожный номер:A210434000009

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hinge, Metric

Каталожный номер:60008025

Комплект:2

Примечание:

№ на схеме:7

Наименование:Fuel Tank

Каталожный номер:60036348

Комплект:1

Примечание:

№ на схеме:8

Наименование:Adapter Assembly, Fuel Supply and Return

Каталожный номер:60160169

Комплект:1

Примечание:

№ на схеме:9

Наименование:Strap, nylon

Каталожный номер:A239900000066

Комплект:5

Примечание:

№ на схеме:10

Наименование:Clamp

Каталожный номер:A210855000003

Комплект:6

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000027

Комплект:2

Примечание:

№ на схеме:13

Наименование:Nut M30GB6170

Каталожный номер:A210307000001

Комплект:12

Примечание:

№ на схеме:14

Наименование:Bolt M12x40GB5783

Каталожный номер:A210111000040

Комплект:12

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210199000016

Комплект:2

Примечание:

№ на схеме:16

Наименование:Fitting, Adapter

Каталожный номер:10178417

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fitting

Каталожный номер:10178418

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose, Supply, Oil Water Separator

Каталожный номер:11046141

Комплект:1

Примечание:

№ на схеме:19

Наименование:Tube Assembly, Supply, Fuel

Каталожный номер:11046142

Комплект:1

Примечание:

№ на схеме:20

Наименование:Tube Assembly, Return

Каталожный номер:11046143

Комплект:1

Примечание:
