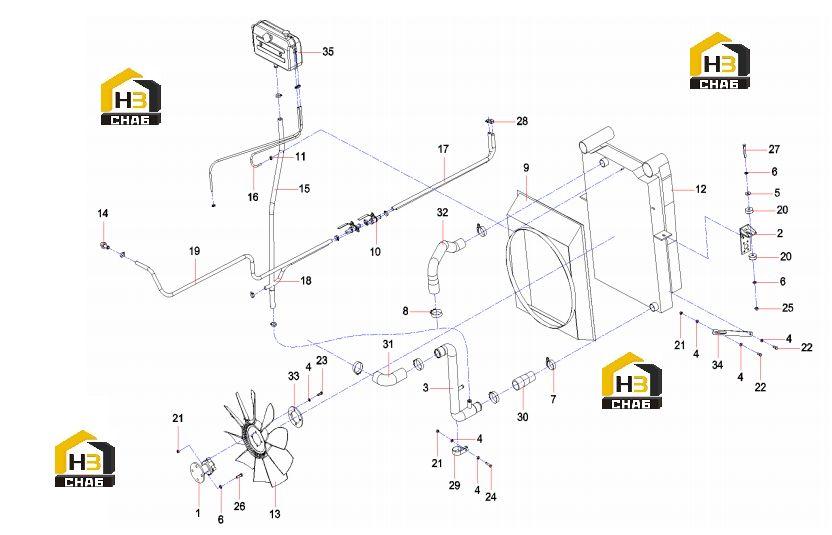

Система охлаждения SYM5263JD1.1.5 13506490

← Клапан тормозной 60009016 Радиатор A229900007794 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Flange, Fan

Каталожный номер:60279622

Комплект:1

Примечание:

№ на схеме:2

Наименование:Radiator support SYM5263JD2.1.5.1

Каталожный номер:14101787

Комплект:2

Примечание:

№ на схеме:3

Наименование:Water outlet steel tube assembly of radi

Каталожный номер:13210555

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000011

Комплект:12

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210404000004

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:7

Наименование:Clamp

Каталожный номер:A229900002031

Комплект:2

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:A229900003104

Комплект:4

Примечание:

№ на схеме:9

Наименование:Hood, wind protection

Каталожный номер:60011448

Комплект:1

Примечание:

№ на схеме:10

Наименование:Valve

Каталожный номер:60022386

Комплект:2

Примечание:

№ на схеме:11

Наименование:Clamp

Каталожный номер:A210855000003

Комплект:4

Примечание:

№ на схеме:12

Наименование:Radiator

Каталожный номер:A229900007794

Комплект:1

Примечание:

№ на схеме:13

Наименование:Fan

Каталожный номер:A229900009213

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector, Warm-air

Каталожный номер:10089491

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:10107342

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:10107345

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hose, Warm-air

Каталожный номер:10108187

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose, Warm-air

Каталожный номер:10108200

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose, Warm-air

Каталожный номер:11049791

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cushion, Radiator HQC5290JB.7.1

Каталожный номер:A810101000148

Комплект:4

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:A210307000017

Комплект:7

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:4

Примечание:

№ на схеме:23

Наименование:Bolt M10x30GB5783

Каталожный номер:A210111000023

Комплект:4

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000028

Комплект:1

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:A210319000006

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt M12x40GB5783

Каталожный номер:A210111000040

Комплект:4

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:A210111000127

Комплект:2

Примечание:

№ на схеме:28

Наименование:Clamp, Hose

Каталожный номер:A229900002964

Комплект:10

Примечание:

№ на схеме:29

Наименование:Clamp

Каталожный номер:11476844

Комплект:1

Примечание:

№ на схеме:30

Наименование:Water rubber pipe, reducing

Каталожный номер:10177366

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose, Elbow

Каталожный номер:10177385

Комплект:1

Примечание:

№ на схеме:32

Наименование:Rubber pipe, water intake, radiator

Каталожный номер:11296163

Комплект:1

Примечание:

№ на схеме:33

Наименование:Stop

Каталожный номер:13654751

Комплект:1

Примечание:

№ на схеме:34

Наименование:Rod, Support, Radiator

Каталожный номер:11346633

Комплект:2

Примечание:

№ на схеме:35

Наименование:Surge Tank Assembly

Каталожный номер:11143844

Комплект:1

Примечание:
