Система гидравлическая (часть 2) STC200S-2.4.3A 12761354

← Система гидравлическая (часть 1) STC200S-2.4.3A 12761354 Клапан в сборе 60275748 →

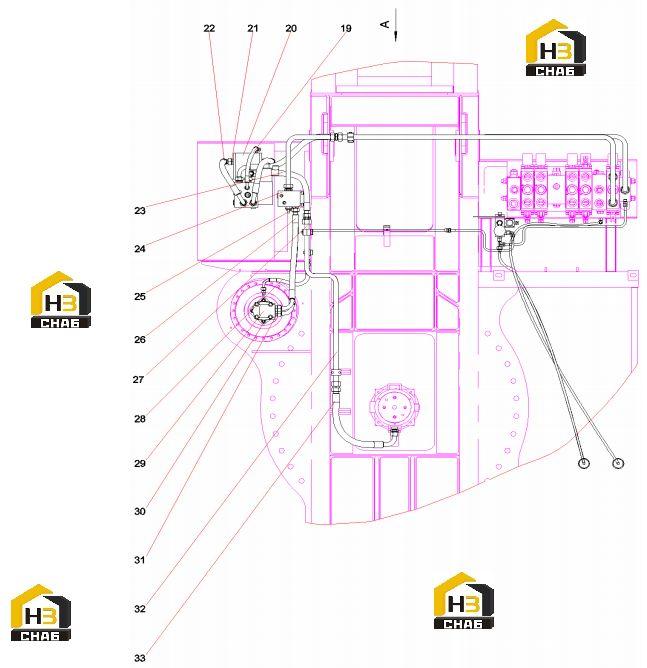

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:19

Наименование:Motor, Gear

Каталожный номер:60250782

Комплект:1

Примечание:

№ на схеме:20

Наименование:Valve Assembly, Air Conditioner Control

Каталожный номер:12220500

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rotary cushion valve assembly STC200S-2.4

Каталожный номер:12674938

Комплект:1

Примечание:

№ на схеме:22

Наименование:Fitting, Adapter

Каталожный номер:B210780000131

Комплект:4

Примечание:

№ на схеме:23

Наименование:Fitting, Elbow

Каталожный номер:B210780000439

Комплект:1

Примечание:

№ на схеме:24

Наименование:Fitting, Elbow

Каталожный номер:B210780001310

Комплект:3

Примечание:

№ на схеме:25

Наименование:Hose Assembly 2SN8-DKOL-DKOL90-450

Каталожный номер:B230103000472

Комплект:1

Примечание:

№ на схеме:26

Наименование:Gerotor Motor

Каталожный номер:60129438

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:A210204000215

Комплект:4

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:A210204000146

Комплект:6

Примечание:

№ на схеме:29

Наименование:Clamp, Tube, Single

Каталожный номер:A229900002420

Комплект:5

Примечание:

№ на схеме:30

Наименование:Fitting, Adapter

Каталожный номер:A229900002581

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:A210204000343

Комплект:2

Примечание:

№ на схеме:32

Наименование:Hose, rubber

Каталожный номер:A832711045000

Комплект:2

Примечание:

№ на схеме:33

Наименование:Hose, rubber

Каталожный номер:B230103000393

Комплект:3

Примечание:
