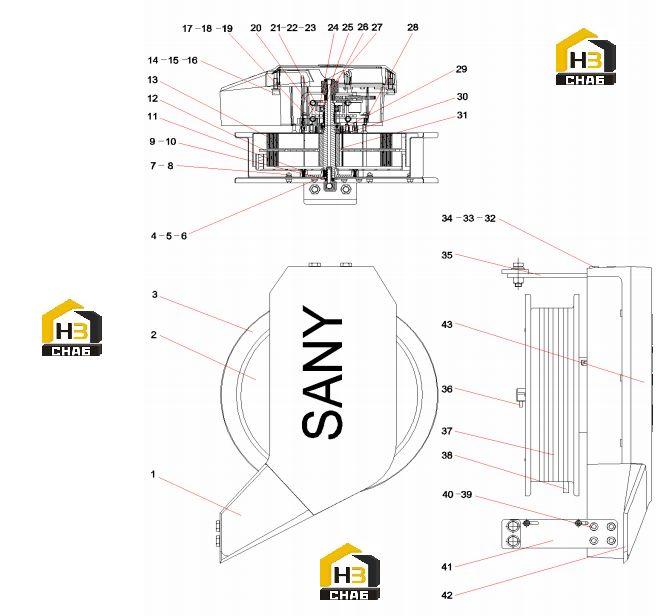

Система безопасности автокрана PAT 12811153

← Система контроля веса 10044528 Система электрическая поворотной части STC200S-8.5 14117478 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing, Sensor, Length

Каталожный номер:60194337

Комплект:1

Примечание:

№ на схеме:2

Наименование:Case, Spring

Каталожный номер:60194182

Комплект:1

Примечание:

№ на схеме:3

Наименование:Drum, Cable

Каталожный номер:60194181

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210210000017

Комплект:6

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000016

Комплект:12

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210405000006

Комплект:12

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210210000008

Комплект:6

Примечание:

№ на схеме:8

Наименование:Nut

Каталожный номер:A210319000003

Комплект:6

Примечание:

№ на схеме:9

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210404000004

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210211000007

Комплект:12

Примечание:

№ на схеме:12

Наименование:Spacer Plate

Каталожный номер:13816454

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:60169549

Комплект:2

Примечание:

№ на схеме:14

Наименование:Screw M8x25GB70.1 DACROMET

Каталожный номер:24002255

Комплект:6

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:A313180502003

Комплект:5

Примечание:

№ на схеме:18

Наименование:Washer 5GB93

Каталожный номер:A210401000015

Комплект:5

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210405000005

Комплект:5

Примечание:

№ на схеме:20

Наименование:I/O Module, Extra

Каталожный номер:60237453

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:A210210000059

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer 3GB93

Каталожный номер:A210401000010

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer 3GB97.1

Каталожный номер:A210405000027

Комплект:4

Примечание:

№ на схеме:24

Наименование:Ring, Retainer

Каталожный номер:24000568

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bearing

Каталожный номер:A210601000013

Комплект:2

Примечание:

№ на схеме:26

Наименование:Ring, Retainer

Каталожный номер:A210414000025

Комплект:1

Примечание:

№ на схеме:27

Наименование:Loop

Каталожный номер:60170594

Комплект:1

Примечание:

№ на схеме:28

Наименование:Clip

Каталожный номер:60194339

Комплект:3

Примечание:

№ на схеме:29

Наименование:Seal Assembly, Oil

Каталожный номер:60185111

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-ring

Каталожный номер:A210609000079

Комплект:1

Примечание:

№ на схеме:31

Наименование:Transmission, Length Sensor

Каталожный номер:60218279

Комплект:1

Примечание:

№ на схеме:32

Наименование:Screw

Каталожный номер:A210204000196

Комплект:4

Примечание:

№ на схеме:33

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:A210405000011

Комплект:8

Примечание:

№ на схеме:35

Наименование:Bracket, Stowage, Right

Каталожный номер:12803593

Комплект:1

Примечание:

№ на схеме:36

Наименование:Adaptor, Waterproof

Каталожный номер:60185094

Комплект:1

Примечание:

№ на схеме:37

Наименование:Cable

Каталожный номер:60171279

Комплект:50

Примечание:

№ на схеме:38

Наименование:Terminal

Каталожный номер:A242000000309

Комплект:1

Примечание:

№ на схеме:39

Наименование:Screw

Каталожный номер:A210204000181

Комплект:4

Примечание:

№ на схеме:40

Наименование:Nut

Каталожный номер:A210319000001

Комплект:4

Примечание:

№ на схеме:41

Наименование:Bracket, Stowage, Left

Каталожный номер:12803960

Комплект:1

Примечание:

№ на схеме:42

Наименование:Seal

Каталожный номер:60254060

Комплект:1

Примечание:

№ на схеме:43

Наименование:Harness, Length & Angle Sensor

Каталожный номер:13038309

Комплект:1

Примечание:
