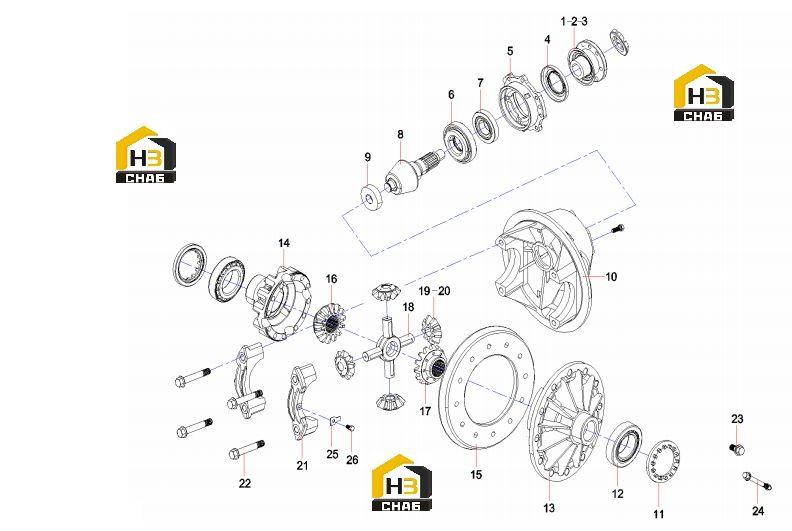

Редуктор задней оси 60240173

← Ось задняя 60234988 Система гидравлическая ходовой части SYM5267JW 12672563 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Flange GP

Каталожный номер:60136808

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut, groove, hex

Каталожный номер:60106680

Комплект:1

Примечание:

№ на схеме:3

Наименование:Split pin

Каталожный номер:60136831

Комплект:1

Примечание:

№ на схеме:4

Наименование:Drive conical gear oil seal

Каталожный номер:60081696

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bearing seat-drive bevel gear

Каталожный номер:60081697

Комплект:1

Примечание:

№ на схеме:6

Наименование:Driving conical gear inner bearing

Каталожный номер:60240182

Комплект:1

Примечание:

№ на схеме:7

Наименование:Drive bevel gear, front-inside bearing GP

Каталожный номер:60102298

Комплект:1

Примечание:

№ на схеме:8

Наименование:Driving conical gear

Каталожный номер:60240174

Комплект:1

Примечание:

№ на схеме:9

Наименование:Guide bearing- main tooth

Каталожный номер:60081680

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sheel, reducer, main

Каталожный номер:60081748

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut, adjustment, differential bearing

Каталожный номер:60106677

Комплект:2

Примечание:

№ на схеме:12

Наименование:Tapered roller bearing

Каталожный номер:60136815

Комплект:2

Примечание:

№ на схеме:13

Наименование:Housing, left, differential mechanism

Каталожный номер:60081752

Комплект:1

Примечание:

№ на схеме:14

Наименование:Housing, right, differential mechanism

Каталожный номер:60081743

Комплект:1

Примечание:

№ на схеме:15

Наименование:Driven bevel gear

Каталожный номер:60240175

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gear, semi-shaft

Каталожный номер:60081684

Комплект:2

Примечание:

№ на схеме:17

Наименование:Plate

Каталожный номер:60081686

Комплект:2

Примечание:

№ на схеме:18

Наименование:Shaft, cross, differential

Каталожный номер:60081729

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gear, planet

Каталожный номер:60081688

Комплект:4

Примечание:

№ на схеме:20

Наименование:Plate, planetary gear

Каталожный номер:60081687

Комплект:4

Примечание:

№ на схеме:21

Наименование:Cover-differential bearing

Каталожный номер:60081681

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt-Differential bearing cover

Каталожный номер:60081717

Комплект:4

Примечание:

№ на схеме:23

Наименование:Bolt-Idler gear and differential

Каталожный номер:60081718

Комплект:12

Примечание:

№ на схеме:24

Наименование:Bolt-Fastening differential housing

Каталожный номер:60081719

Комплект:12

Примечание:

№ на схеме:25

Наименование:Adjusting nut, differential, locking plate

Каталожный номер:60106514

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt, hexagon

Каталожный номер:60103962

Комплект:2

Примечание:
