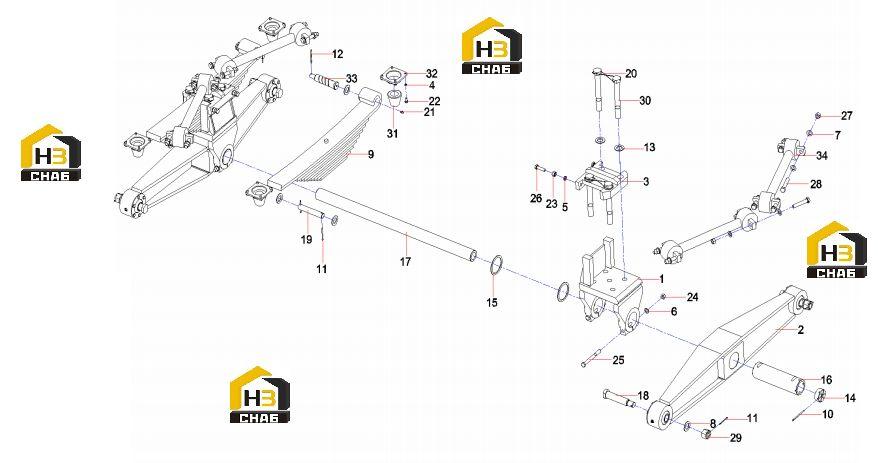

Подвеска задняя SYM5267JW.4.3 12762811

← Тормоза 60136823 Ось задняя 60234988 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Base, Mounting

Каталожный номер:A810406000366

Комплект:2

Примечание:

№ на схеме:2

Наименование:Beam Assembly, Rocker

Каталожный номер:12701285

Комплект:2

Примечание:

№ на схеме:3

Наименование:Plate, Keeper

Каталожный номер:A810314990007

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:16

Примечание:

№ на схеме:5

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A229900001360

Комплект:32

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210405000014

Комплект:10

Примечание:

№ на схеме:9

Наименование:Spring Assembly, Steel Plate, Rear

Каталожный номер:60112841

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pin

Каталожный номер:A210501000067

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pin, Cotter

Каталожный номер:A210491000020

Комплект:8

Примечание:

№ на схеме:12

Наименование:Clip

Каталожный номер:A210501000037

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer 30GB97.1 300HV

Каталожный номер:21009765

Комплект:8

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:A820301021094

Комплект:2

Примечание:

№ на схеме:15

Наименование:Ring, Retainer

Каталожный номер:A820101329314

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bushing

Каталожный номер:A820301021099

Комплект:2

Примечание:

№ на схеме:17

Наименование:Rod

Каталожный номер:A820301021100

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pin

Каталожный номер:A820301021095

Комплект:4

Примечание:

№ на схеме:19

Наименование:Pin, D1

Каталожный номер:13341059

Комплект:2

Примечание:

№ на схеме:20

Наименование:Wire, Steel

Каталожный номер:11050378

Комплект:4

Примечание:

№ на схеме:21

Наименование:Fitting, grease

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt M10x20GB5783

Каталожный номер:A210111000011

Комплект:16

Примечание:

№ на схеме:23

Наименование:Nut

Каталожный номер:A210307000040

Комплект:4

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:A210319000012

Комплект:4

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:A210110000425

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:A210111000283

Комплект:4

Примечание:

№ на схеме:27

Наименование:Nut

Каталожный номер:A210319000024

Комплект:16

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:A210114000116

Комплект:16

Примечание:

№ на схеме:29

Наименование:Nut

Каталожный номер:A210355000009

Комплект:6

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:A210102000000

Комплект:8

Примечание:

№ на схеме:31

Наименование:Block, Rubber

Каталожный номер:10125894

Комплект:4

Примечание:

№ на схеме:32

Наименование:Plate, Keeper

Каталожный номер:10490661

Комплект:4

Примечание:

№ на схеме:33

Наименование:spring eye pin of rear spring SYM5324JW.

Каталожный номер:12475279

Комплект:2

Примечание:

№ на схеме:34

Наименование:Distance rod assem SYM5454JW1.4.2.3

Каталожный номер:12093065

Комплект:4

Примечание:
