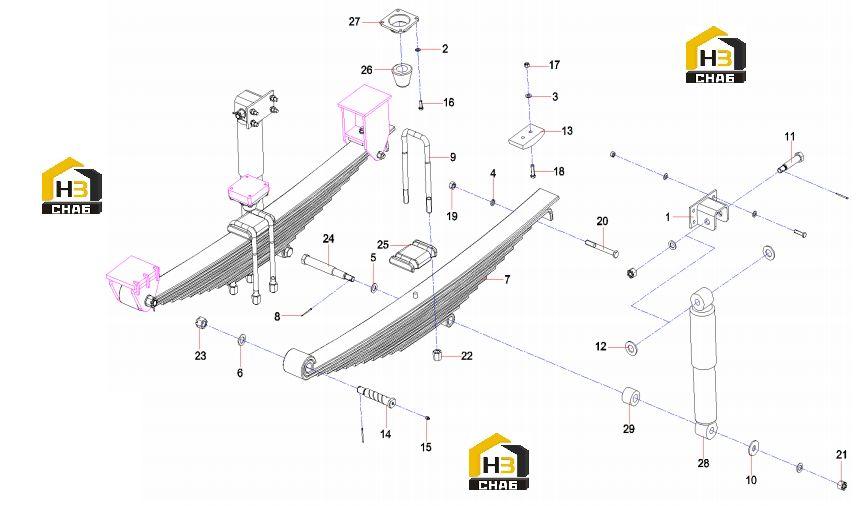

Подвеска передняя SYM5324JW.4.2 12216492

← Система подвески SY5263JD2.4 13875928 Ось передняя 10871192 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bracket Assembly, Vibration Damper

Каталожный номер:10125961

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210405000001

Комплект:20

Примечание:

№ на схеме:4

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer 20GB97.1

Каталожный номер:A210405000008

Комплект:8

Примечание:

№ на схеме:6

Наименование:Washer 24GB97.1

Каталожный номер:A210405000009

Комплект:2

Примечание:

№ на схеме:7

Наименование:Spring Assembly, Steel Plate, Front

Каталожный номер:60112842

Комплект:2

Примечание:

№ на схеме:8

Наименование:Pin, Cotter

Каталожный номер:A210491000018

Комплект:6

Примечание:

№ на схеме:9

Наименование:Bolt, U-type

Каталожный номер:A820301021117

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210404000002

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pin, Upper, Vibration Damper

Каталожный номер:A820301021089

Комплект:2

Примечание:

№ на схеме:12

Наименование:Spacer Ring, Upper

Каталожный номер:A820301015894

Комплект:4

Примечание:

№ на схеме:13

Наименование:Cushion

Каталожный номер:A820402000277

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:A820301021138

Комплект:2

Примечание:

№ на схеме:15

Наименование:Fitting, grease

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt M10x30GB5783

Каталожный номер:A210111000023

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nut M30GB6170

Каталожный номер:A210307000001

Комплект:12

Примечание:

№ на схеме:18

Наименование:Bolt M12x45GB5783

Каталожный номер:A210111000041

Комплект:12

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:A210307000040

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:24000117

Комплект:2

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:A210355000010

Комплект:4

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:A210321000010

Комплект:8

Примечание:

№ на схеме:23

Наименование:Nut

Каталожный номер:A210355000008

Комплект:2

Примечание:

№ на схеме:24

Наименование:Damper, Vibration

Каталожный номер:A229900003003

Комплект:2

Примечание:

№ на схеме:25

Наименование:Lock Plate

Каталожный номер:10014620

Комплект:2

Примечание:

№ на схеме:26

Наименование:Block, Rubber

Каталожный номер:10125894

Комплект:2

Примечание:

№ на схеме:27

Наименование:Plate, Keeper

Каталожный номер:10490661

Комплект:2

Примечание:

№ на схеме:28

Наименование:Pin, Lower, Vibration Damper

Каталожный номер:10125903

Комплект:2

Примечание:

№ на схеме:29

Наименование:Spacer Ring, Lower

Каталожный номер:10125905

Комплект:2

Примечание:
