Маслопровод (часть 1) STC200S-2.4.1A 12761353

← Система гидравлическая верхней каретки STC200S-2 12677528 Маслопровод (часть 2) STC200S-2.4.1A 12761353 →

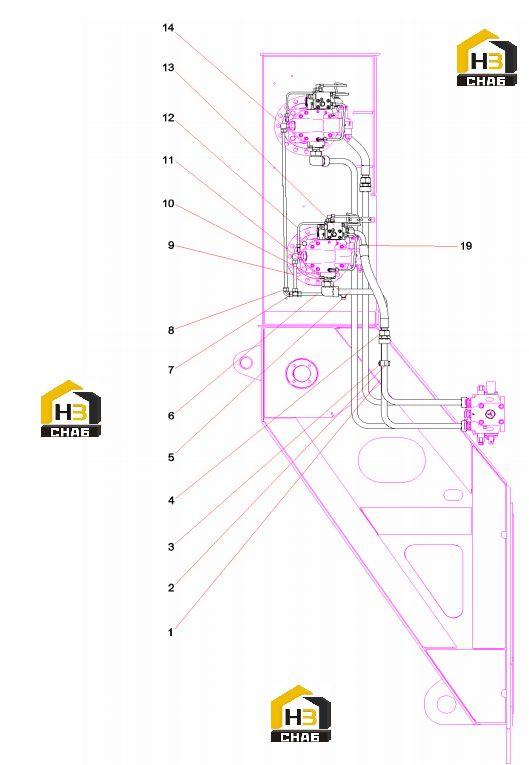

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steel tube assembly STC200S5.4.1.04

Каталожный номер:14091918

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut

Каталожный номер:60202487

Комплект:8

Примечание:

№ на схеме:3

Наименование:Clamp, Tube, Single

Каталожный номер:A229900002040

Комплект:4

Примечание:

№ на схеме:4

Наименование:Fitting, Adapter

Каталожный номер:24001354

Комплект:2

Примечание:

№ на схеме:5

Наименование:Steel tube assembly STC200S5.4.1.06

Каталожный номер:14091924

Комплект:1

Примечание:

№ на схеме:6

Наименование:Steel tube assembly STC200H5.4.1.03

Каталожный номер:14157444

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fitting, Tee

Каталожный номер:B210780000798

Комплект:1

Примечание:

№ на схеме:8

Наименование:Steel tube assembly STC200H5.4.1.02

Каталожный номер:14157442

Комплект:1

Примечание:

№ на схеме:9

Наименование:Steel tube assembly STC200H5.4.1.01

Каталожный номер:14157440

Комплект:1

Примечание:

№ на схеме:10

Наименование:Fitting, Elbow

Каталожный номер:B210780001241

Комплект:2

Примечание:

№ на схеме:11

Наименование:Fitting, Elbow

Каталожный номер:B210780000737

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hoisting Oil Way STC200.4.1.1H

Каталожный номер:14157300

Комплект:2

Примечание:

№ на схеме:13

Наименование:Flange coupling

Каталожный номер:B210780000060

Комплект:3

Примечание:

№ на схеме:14

Наименование:Fitting, Elbow

Каталожный номер:B210780001392

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hose Assembly

Каталожный номер:B230103002632

Комплект:1

Примечание:
