Кронштейны двигателя 13505690

Кронштейны двигателя 13505690

← Системы двигателя 13506528 Двигатель A220200000036 →

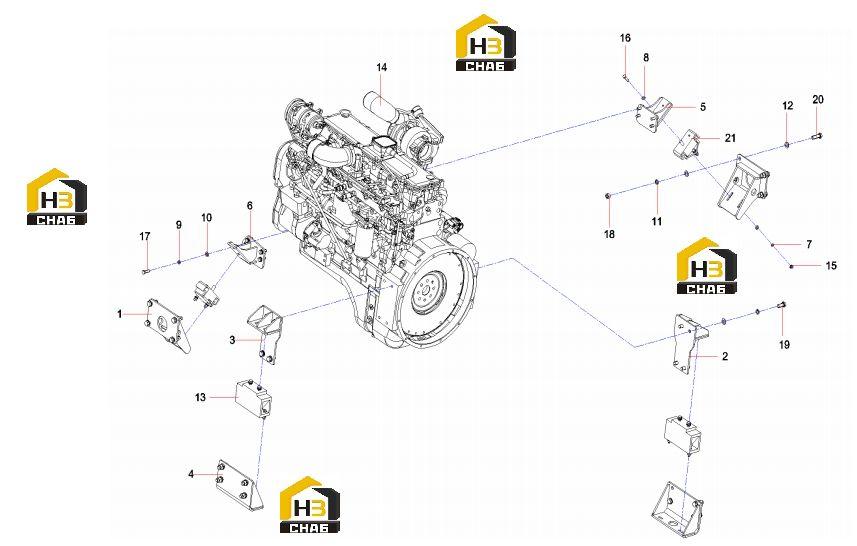

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Engine's front-suspension support assemb
Каталожный номер:13505695
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Right-rear support assembly of engine
Каталожный номер:13505699
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Rear support assembly of engine SYM5263
Каталожный номер:13505700
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Rear suspension support, engine SYM5263J
Каталожный номер:13505680
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Engine's front right support assembly SYM
Каталожный номер:12915845
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Engine's front left support assembly SYM5
Каталожный номер:12914958
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer 10GB93
Каталожный номер:A210401000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:A210405000011
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer 12GB93
Каталожный номер:A210401000002
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:A210405000001
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer 16GB93
Каталожный номер:A210401000004
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer 16GB97.1
Каталожный номер:A210405000003
Комплект:40
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Cushion, Mount
Каталожный номер:A229900008929
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Engine
Каталожный номер:A220200000036
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Nut
Каталожный номер:A210319000001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bolt
Каталожный номер:21005186
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt
Каталожный номер:A210114000036
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Nut
Каталожный номер:A210319000012
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Bolt
Каталожный номер:A210111000212
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Bolt
Каталожный номер:A210111000230
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Cushion, Mount
Каталожный номер:11297792
Комплект:2
Примечание:
