Кронштейн рычага подвески SYM5264JW1 13285467

← Кронштейн в сборе 12197747 Рычаги управления ходовой части SYM5324JW.3 12291170 →

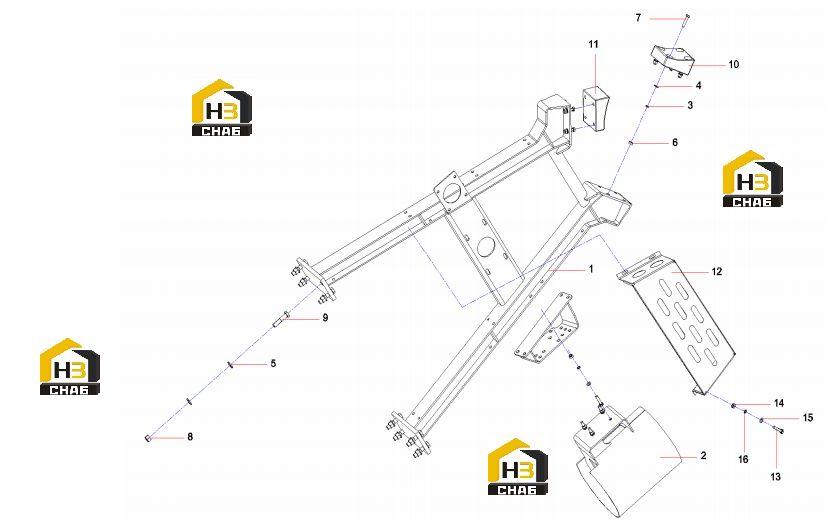

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:suspension arm bracket SYM5325JW1.3.3.1

Каталожный номер:14085353

Комплект:1

Примечание:

№ на схеме:2

Наименование:Barrel, Stowage, Auxiliary Hook

Каталожный номер:10917043

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:12

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000011

Комплект:16

Примечание:

№ на схеме:5

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:16

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:A210307000017

Комплект:12

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000028

Комплект:12

Примечание:

№ на схеме:8

Наименование:Nut

Каталожный номер:A210319000012

Комплект:8

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210110000281

Комплект:8

Примечание:

№ на схеме:10

Наименование:Right backup plate SYM5264JW1.3.3-1

Каталожный номер:13285465

Комплект:1

Примечание:

№ на схеме:11

Наименование:Left backup plate SYM5264JW1.3.3-2

Каталожный номер:13285466

Комплект:1

Примечание:

№ на схеме:12

Наименование:Steering oil can valve SYM5323JS.3.3-2

Каталожный номер:14085529

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000091

Комплект:4

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210405000007

Комплект:8

Примечание:
