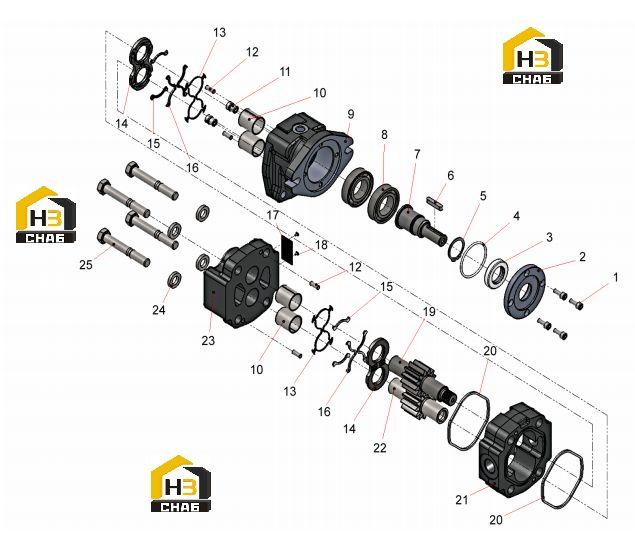

Гидронасос 60250782

← Седло электромагнитного клапана SPC120 13181509 Клапан кондиционера воздуха 12220500 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:60338041

Комплект:4

Примечание:

№ на схеме:2

Наименование:End Cover, Bearing

Каталожный номер:60338065

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal

Каталожный номер:60338009

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:60338047

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, Snap

Каталожный номер:60338046

Комплект:1

Примечание:

№ на схеме:6

Наименование:Key

Каталожный номер:60338045

Комплект:1

Примечание:

№ на схеме:7

Наименование:Shaft

Каталожный номер:60338084

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bearing

Каталожный номер:60338048

Комплект:2

Примечание:

№ на схеме:9

Наименование:Cover, Front

Каталожный номер:60338062

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bushing

Каталожный номер:60338087

Комплект:4

Примечание:

№ на схеме:11

Наименование:Valve Assembly, Check

Каталожный номер:60313440

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pin, Dowel

Каталожный номер:60338008

Комплект:4

Примечание:

№ на схеме:13

Наименование:Ring, Back-up

Каталожный номер:60338091

Комплект:2

Примечание:

№ на схеме:14

Наименование:Plate

Каталожный номер:60338086

Комплект:2

Примечание:

№ на схеме:15

Наименование:Seal

Каталожный номер:60338090

Комплект:4

Примечание:

№ на схеме:16

Наименование:Seal

Каталожный номер:60338089

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nameplate

Каталожный номер:60338093

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rivet

Каталожный номер:60313456

Комплект:2

Примечание:

№ на схеме:19

Наименование:Gear, Drive

Каталожный номер:60338070

Комплект:1

Примечание:

№ на схеме:20

Наименование:Seal

Каталожный номер:60338088

Комплект:2

Примечание:

№ на схеме:21

Наименование:Housing, Motor

Каталожный номер:60338058

Комплект:1

Примечание:

№ на схеме:22

Наименование:Gear, Driven

Каталожный номер:60338024

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cover, Rear

Каталожный номер:60338063

Комплект:1

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:60338018

Комплект:4

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:60338007

Комплект:4

Примечание:
