Батарея аккумуляторная и корпус A810201109012

Батарея аккумуляторная и корпус A810201109012

← Хомуты проводов и наклейки предупреждения 12228931 Управление аккумулятором 12388767 →

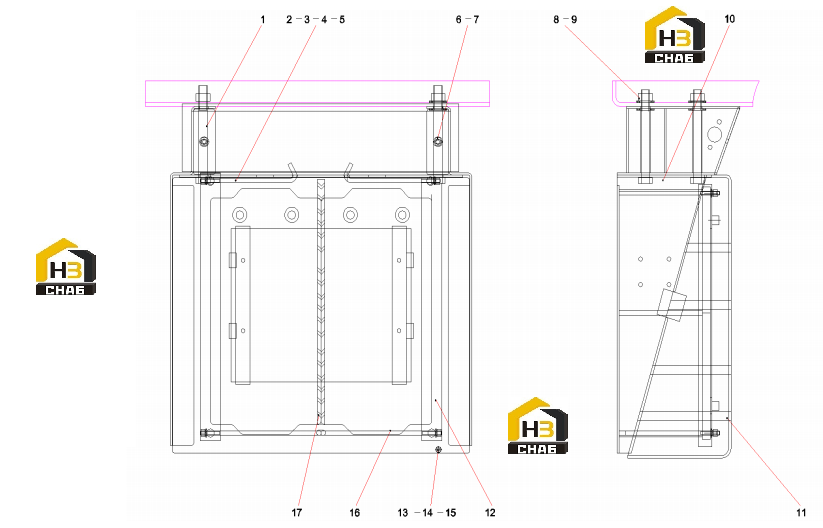

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Box Assembly, Battery
Каталожный номер:60073584
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:J-bolt
Каталожный номер:A820301016039
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nut
Каталожный номер:A210314000008
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210459000005
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:A210111000012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:A210405000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:A210110000056
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:A210319000013
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Separator, Battery
Каталожный номер:A820604000164
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cover, Box, Battery
Каталожный номер:A229900003077
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Plate, Battery
Каталожный номер:A820101331143
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt M6x30GB5783
Каталожный номер:A210111000082
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:A210405000006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Nut
Каталожный номер:A210307000016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:J-bolt
Каталожный номер:A820301016037
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Battery
Каталожный номер:60213973
Комплект:2
Примечание:
