Бак гидравлический A1101D.7.5A 12678781

← Гидромотор поворотный центральный SYM5267JW.7.6 12687917 Клапан и соединения выносной опоры SYM5267JW 12687909 →

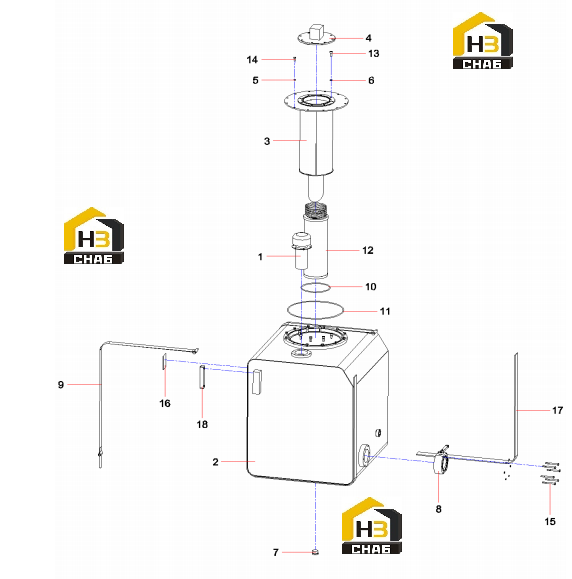

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Filter, Air

Каталожный номер:24001922

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hydraulic oil tank body STC200S.7.5

Каталожный номер:13683336

Комплект:1

Примечание:

№ на схеме:3

Наименование:Filter, Hydraulic Reservoir

Каталожный номер:60101256

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cap Installation, Filter, Hydraulic Reservoir

Каталожный номер:12642896

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000017

Комплект:18

Примечание:

№ на схеме:6

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:7

Наименование:Plug, Screw

Каталожный номер:B210399000008

Комплект:2

Примечание:

№ на схеме:8

Наименование:Valve, Ball

Каталожный номер:60188476

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hydraulic oil tank fastener assem

Каталожный номер:60211500

Комплект:2

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:21010435

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:A210609000326

Комплект:1

Примечание:

№ на схеме:12

Наименование:Filter, return oil

Каталожный номер:B222100000379

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M10x25GB70.1

Каталожный номер:A210204000161

Комплект:8

Примечание:

№ на схеме:14

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:12

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210108000097

Комплект:6

Примечание:

№ на схеме:16

Наименование:Decal, Caution, Oil Level

Каталожный номер:13673372

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rubber pad SYM5323JS.7.5-2

Каталожный номер:12642881

Комплект:2

Примечание:

№ на схеме:18

Наименование:Gauge, Oil Level

Каталожный номер:A250100000043

Комплект:1

Примечание:
