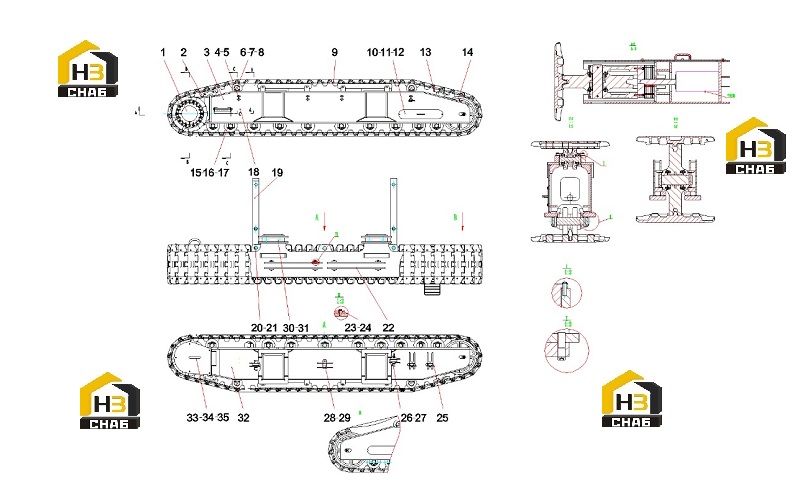

Устройство рамы правой гусеницы 14066384

← Устройство рамы крана 14066892 Компоненты основные крана 13737517 scc750e →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Drive device

Каталожный номер:21005677

Комплект:1

Примечание:

№ на схеме:2

Наименование:board

Каталожный номер:13346530

Комплект:2

Примечание:

№ на схеме:3

Наименование:Welding parts of the right track frame

Каталожный номер:14042622

Комплект:1

Примечание:

№ на схеме:4

Наименование:pin

Каталожный номер:10446800

Комплект:4

Примечание:

№ на схеме:5

Наименование:Pin pin

Каталожный номер:21011761

Комплект:4

Примечание:

№ на схеме:6

Наименование:Upper guide wheel

Каталожный номер:12087421

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 12GB97.1 300HV

Каталожный номер:21001334

Комплект:8

Примечание:

№ на схеме:8

Наименование:bolt

Каталожный номер:A210111000204

Комплект:8

Примечание:

№ на схеме:9

Наименование:Track assembly

Каталожный номер:14065597

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover plate

Каталожный номер:13471602

Комплект:1

Примечание:

№ на схеме:11

Наименование:bolt

Каталожный номер:A210111000011

Комплект:2

Примечание:

№ на схеме:12

Наименование:Washer 10GB97.1-02GB/T 97.1

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:13

Наименование:board

Каталожный номер:13429966

Комплект:2

Примечание:

№ на схеме:14

Наименование:Tensioning mechanism

Каталожный номер:13427743

Комплект:1

Примечание:

№ на схеме:15

Наименование:Support wheel YQSY00750100 Jining Yongsheng

Каталожный номер:14003532

Комплект:10

Примечание:

№ на схеме:16

Наименование:Washer 24GB97.1 300HV

Каталожный номер:A210405000028

Комплект:40

Примечание:

№ на схеме:17

Наименование:Bolt M24x110GB5782 Grade 10.9

Каталожный номер:A210110000240

Комплект:40

Примечание:

№ на схеме:18

Наименование:Pedal assembly

Каталожный номер:12886422

Комплект:1

Примечание:

№ на схеме:19

Наименование:Coupling plate

Каталожный номер:13110068

Комплект:2

Примечание:

№ на схеме:20

Наименование:pin

Каталожный номер:10088179

Комплект:2

Примечание:

№ на схеме:21

Наименование:Pin 10x71GB91

Каталожный номер:A210501000017

Комплект:2

Примечание:

№ на схеме:22

Наименование:board

Каталожный номер:13069490

Комплект:4

Примечание:

№ на схеме:23

Наименование:bolt

Каталожный номер:A210111000054

Комплект:16

Примечание:

№ на схеме:24

Наименование:Washer 16GB97.1 300HV

Каталожный номер:21001338

Комплект:16

Примечание:

№ на схеме:25

Наименование:Pin pin

Каталожный номер:21012137

Комплект:2

Примечание:

№ на схеме:27

Наименование:Pin shaft

Каталожный номер:13106448

Комплект:2

Примечание:

№ на схеме:29

Наименование:pin

Каталожный номер:10138514

Комплект:1

Примечание:

№ на схеме:30

Наименование:Nut M36GB6170 Grade 10

Каталожный номер:A210307000026

Комплект:4

Примечание:

№ на схеме:31

Наименование:Bolt M36x110GB5783

Каталожный номер:24003216

Комплект:4

Примечание:

№ на схеме:32

Наименование:Hydraulic right track frame

Каталожный номер:12708141

Комплект:1

Примечание:

№ на схеме:33

Наименование:Right cover

Каталожный номер:14043665

Комплект:1

Примечание:

№ на схеме:34

Наименование:Washer GB/T 93

Каталожный номер:A210401000002

Комплект:5

Примечание:

№ на схеме:35

Наименование:Screw M12x25GB70.1 10.9 grade

Каталожный номер:A210204000167

Комплект:5

Примечание:
