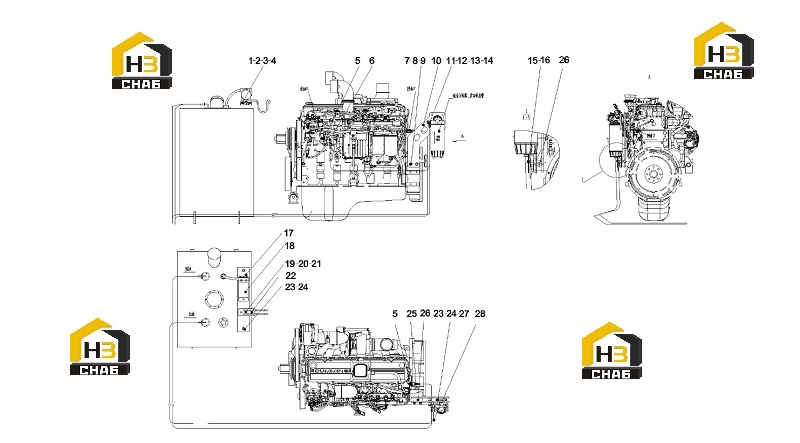

Система топливная 13742940

← Системы двигателя qsc8.3-c26 13743650 Комплектующие топливного бака 60133961 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:washer

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:2

Наименование:nut

Каталожный номер:A210307000016

Комплект:4

Примечание:

№ на схеме:3

Наименование:bolt

Каталожный номер:A210111000080

Комплект:4

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210401000016

Комплект:4

Примечание:

№ на схеме:5

Наименование:Pipe joint

Каталожный номер:B210780000344

Комплект:2

Примечание:

№ на схеме:6

Наименование:Domestic hose joints

Каталожный номер:A210770000460

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer GB/T 93

Каталожный номер:A210401000002

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M12x30GB5783-00

Каталожный номер:A210111000038

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:2

Примечание:

№ на схеме:10

Наименование:bracket

Каталожный номер:13631762

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hinge bolt M16x1.5JB6013

Каталожный номер:A210199000016

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hose hoop

Каталожный номер:A229900002961

Комплект:6

Примечание:

№ на схеме:13

Наименование:Metric hinge body

Каталожный номер:60008025

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer 16JB982

Каталожный номер:A210434000008

Комплект:4

Примечание:

№ на схеме:15

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:1

Примечание:

№ на схеме:16

Наименование:bolt

Каталожный номер:A210111000078

Комплект:1

Примечание:

№ на схеме:17

Наименование:Support plate

Каталожный номер:13064910

Комплект:1

Примечание:

№ на схеме:18

Наименование:Oil pump

Каталожный номер:60133961

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer 8GB97.1-02GB/T 97.1

Каталожный номер:A210405000007

Комплект:2

Примечание:

№ на схеме:20

Наименование:Nut M8GB6170-00GB/T 6170

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:21

Наименование:bolt

Каталожный номер:A210111000091

Комплект:2

Примечание:

№ на схеме:22

Наименование:Oil hanging

Каталожный номер:13067576

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer 10GB97.1-02GB/T 97.1

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:24

Наименование:bolt

Каталожный номер:A210111000018

Комплект:4

Примечание:

№ на схеме:25

Наименование:Domestic hose joints

Каталожный номер:A210770000458

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cushion

Каталожный номер:13893275

Комплект:1

Примечание:

№ на схеме:27

Наименование:Washer 10GB93-87GB/T 93

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:12824419

Комплект:2

Примечание:
