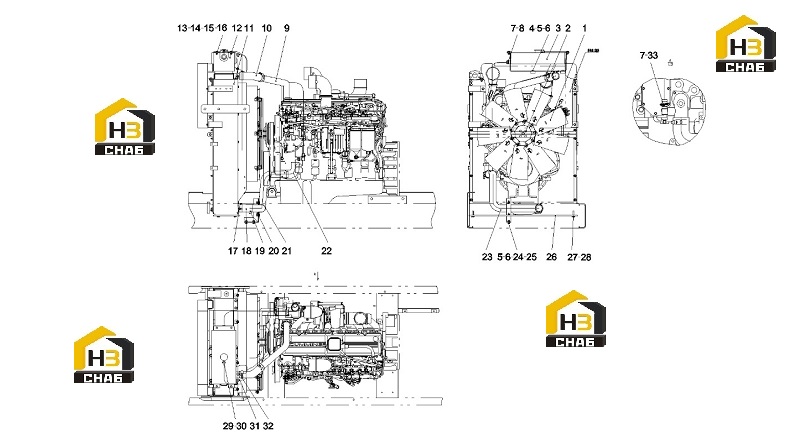

Система охлаждения 13742319

← Система компрессора 13745404 Вентилятор 44×10bc60 a229900006653 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:fan.4/4x10/BC60/

Каталожный номер:A229900006653

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M10x100GB5783 Grade 10.9

Каталожный номер:21005173

Комплект:4

Примечание:

№ на схеме:4

Наименование:bolt

Каталожный номер:A210111000011

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer 10GB97.1-02GB/T 97.1

Каталожный номер:A210405000011

Комплект:8

Примечание:

№ на схеме:6

Наименование:Washer 10GB93-87GB/T 93

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:7

Наименование:Hose hoop

Каталожный номер:21053361

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hose L2200

Каталожный номер:12824406

Комплект:1

Примечание:

№ на схеме:9

Наименование:tube

Каталожный номер:13742056

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:12824400

Комплект:1

Примечание:

№ на схеме:11

Наименование:Radiator ZH920x544x1265-S96Y83Z33Q/SY015

Каталожный номер:60310667

Комплект:1

Примечание:

№ на схеме:12

Наименование:bracket

Каталожный номер:13742122

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer 8

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer 8GB97.1-02GB/T 97.1

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:15

Наименование:Nut M8GB6170-00GB/T 6170

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:16

Наименование:bolt

Каталожный номер:A210111000090

Комплект:4

Примечание:

№ на схеме:17

Наименование:T-shaped hoop φ54-φ63

Каталожный номер:60001972

Комплект:4

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:12824393

Комплект:2

Примечание:

№ на схеме:19

Наименование:T-shaped hoop

Каталожный номер:A229900002031

Комплект:4

Примечание:

№ на схеме:20

Наименование:bracket

Каталожный номер:13433629

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clamp

Каталожный номер:13162432

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:13715062

Комплект:1

Примечание:

№ на схеме:23

Наименование:tube

Каталожный номер:13742029

Комплект:1

Примечание:

№ на схеме:24

Наименование:bolt

Каталожный номер:A210111000018

Комплект:4

Примечание:

№ на схеме:25

Наименование:Nut M10GB6170-00GB/T 6170

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:26

Наименование:Rubber pad

Каталожный номер:13089745

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M12x45GB5783 Grade 10.9

Каталожный номер:A210111000119

Комплект:4

Примечание:

№ на схеме:28

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:29

Наименование:Hose hoop

Каталожный номер:A229900001347

Комплект:5

Примечание:

№ на схеме:30

Наименование:Hose L1300

Каталожный номер:12824411

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose L1000

Каталожный номер:12824402

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hose L1200

Каталожный номер:12824404

Комплект:1

Примечание:

№ на схеме:33

Наименование:Connector Z3/4 inch x14

Каталожный номер:21025061

Комплект:1

Примечание:
