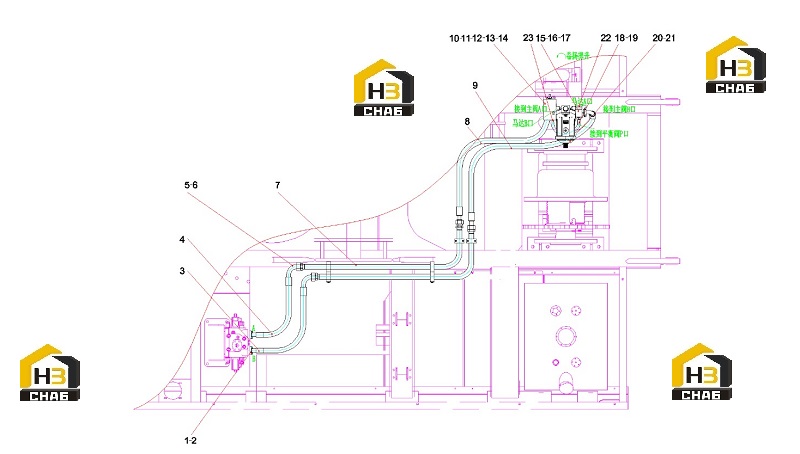

Система гидравлическая 13562906

← Устройство блокировки 13065768 Противовес задний q75e.211 13748016 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Folio flange

Каталожный номер:B210780000244

Комплект:4

Примечание:

№ на схеме:2

Наименование:Screw M10x30GB70.1 10.9 grade

Каталожный номер:A210204000354

Комплект:8

Примечание:

№ на схеме:3

Наименование:Hose 4SH25-DKOS90-SFL-950Q/SY1102

Каталожный номер:60268677

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose 4SH25-DKOS90-SFL-780Q/SY1102

Каталожный номер:60020431

Комплект:1

Примечание:

№ на схеме:5

Наименование:Single pipe clamp

Каталожный номер:60009453

Комплект:2

Примечание:

№ на схеме:6

Наименование:Single pipe clamp

Каталожный номер:21016826

Комплект:4

Примечание:

№ на схеме:7

Наименование:Steel pipe assembly

Каталожный номер:13264696

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hose/SY1102

Каталожный номер:60026298

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose Q/SY1102

Каталожный номер:B230103004266

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hoist balance valve

Каталожный номер:13850050

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw M12x45GB70.1

Каталожный номер:A210204000024

Комплект:4

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:B230101000215

Комплект:6

Примечание:

№ на схеме:14

Наименование:Screw M12x40GB70.1 10.9 grade

Каталожный номер:A210204000338

Комплект:4

Примечание:

№ на схеме:15

Наименование:Flange block

Каталожный номер:13210821

Комплект:1

Примечание:

№ на схеме:16

Наименование:Folio flange

Каталожный номер:B210780000004

Комплект:4

Примечание:

№ на схеме:17

Наименование:Screw M12x80GB70.1 10.9 grade

Каталожный номер:A210204000360

Комплект:4

Примечание:

№ на схеме:18

Наименование:End straight connector

Каталожный номер:B210780000733

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:B230103000475

Комплект:1

Примечание:

№ на схеме:20

Наименование:SM6V107PES-W03-MDB1F11 axial plunger motor assembly

Каталожный номер:13772242

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M16x50GB70.1 10.9 grade

Каталожный номер:21005036

Комплект:4

Примечание:

№ на схеме:22

Наименование:Screw plug

Каталожный номер:B210780001384

Комплект:1

Примечание:

№ на схеме:23

Наименование:End straight connector

Каталожный номер:A229900002544

Комплект:1

Примечание:
